Alles zur Blechabwicklung beim Abkanten

Beim Abkanten von Blechen wird häufig der Begriff Blechabwicklung verwendet. In diesem Blog erzählen wir Ihnen mehr darüber. Wir gehen die folgenden Themen durch:

1. Was ist Blechabwicklung beim Abkanten?
2. Wie berechnet man die Blechabwicklung?
3. Die Blechabwicklung und Sophia®

1. Was ist Blechabwicklung beim Abkanten?

Mit Blechabwicklung ist Ihr gekantetes Teil gemeint, das zu einer flachen Platte abgewickelt ist.

Technische Zeichner erstellen Teile in ihrer Software in der Regel als 3D-Objekte. Viele dieser Teile müssen jedoch aus einer flachen Platte geschnitten werden. Dazu wird die Blechabwicklung des Teils benötigt.

Eine Abwicklung zu erstellen, klingt jedoch einfacher als es ist.

Das liegt daran, dass Oberflächenbiegungen die effektive Länge des Metalls verändern. Denn wenn sich Metall biegt, wird die Außenseite gedehnt und die Innenseite zusammengedrückt. Dadurch verschiebt sich auch die neutrale Linie nach innen. Mehr dazu erfahren Sie in unserem Blog über den Biegeradius.

Im Allgemeinen bedeutet dies, dass die Gesamtlänge eines 3D-Objekts länger ist als die aufgeklappte Blechabwicklung. Nehmen wir das Abkantblech unten zur Veranschaulichung.

Wenn wir die Längen addieren, kommen wir auf 200 mm. Wenn wir daraus eine Blechabwicklung erstellen, beträgt die gesamte Plattenlänge ca. 198 mm.  Auf beiden Seiten jeder Biegelinie tritt ein Biegeverlust von ±0,5 mm auf, was zu folgender Abwicklung führt:

Dies liegt daran, dass sich die Radien beim Biegen dehnen.

Berücksichtigen Sie dies nicht? Dann erhalten Sie in der Abwicklung die falschen Maße und das Endprodukt passt nicht mehr richtig zusammen.

Formeln können Ihnen helfen, die Abwicklung von Blechen zu berechnen und diese Art von Fehlern zu vermeiden.

2. Wie berechnet man die Blechabwicklung?

Für die Berechnung der Blechabwicklung gibt es zwei Möglichkeiten. Dies kann erfolgen mit:

1. Biegezugabe
2. Biegeabzug

Bei der Biegezugabe (BA, von Bending Allowance) betrachten Sie die Längen von den Flanschen bis zum Radius und berechnen, welche Länge des Radius Sie zu den Längen addieren müssen.

Für den Biegeabzug (BD, von Bending Deduction) betrachten Sie die volle Länge der Flansche, berechnen Sie die Länge des Radius und subtrahieren Sie sie von der Summe.

ACHTUNG: Obwohl die Ergebnisse dieser theoretischen Formeln eine gute Richtschnur bieten, können sie dennoch von praktischen Werten abweichen. Verwenden Sie also die Formeln als Richtlinie.

Formel für die Biegezugabe

Unten sehen Sie die Formel für die Biegezugabe für einen Satz.

BA = θ × (R + K × t)

Dabei ist:

• BA = Biegezugabe (in mm)
• θ = Biegewinkel im Bogenmaß ((Biegewinkel in Grad  × π) / 180))
• R = Innenradius der Biegung (in mm)
• t = Blechstärke (in mm)
• K = k-Faktor (Verhältnis zwischen neutraler Linie und Stärke)

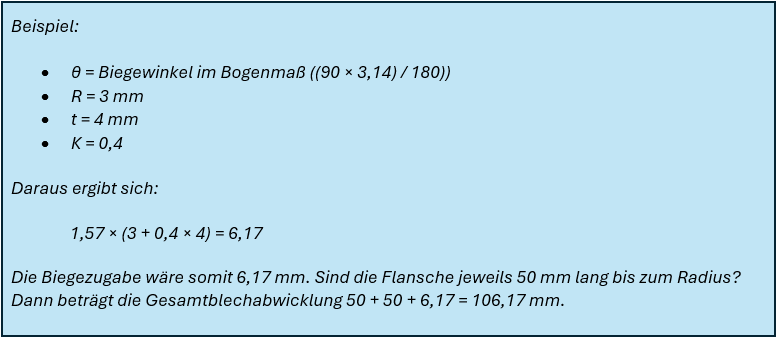

Haben Sie BA berechnet? Dann berechnen Sie die Gesamtblechabwicklung wie folgt:

Abwicklung = L1 + L2 + BA

L1 und L2 sind die Längen von den Flanschen bis zum Beginn des Radius.

Formel für den Biegeabzug

Unten sehen Sie die Formel für den Biegeabzug für einen Satz.

BD = 2 × (t + R) × tan (θ / 2)

Dabei ist:

• BD = Biegeabzug (in mm)
•  θ = Biegewinkel in Grad
• R = Innenradius der Biegung (in mm)
• t = Blechstärke (in mm)

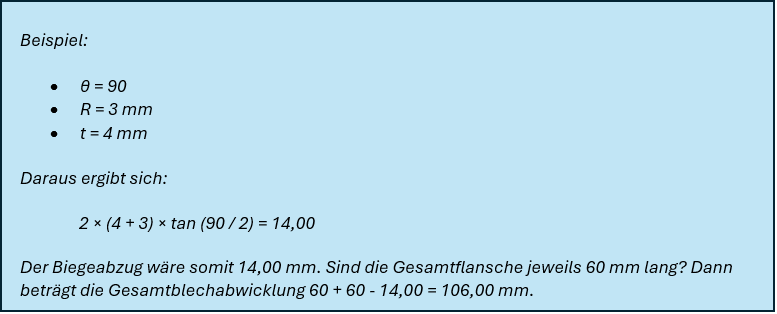

Haben Sie den BD berechnet? Dann berechnen Sie die Gesamtblechabwicklung wie folgt:

Abwicklung = L1 + L2 - BD

L1 und L2 sind die Gesamtlängen der Flansche.

Wann wird welche Formel verwendet?

Obwohl die Wahl einer bestimmten Formel eine Frage der Präferenz sein kann, gibt es in der Regel mehrere Situationen, in denen eine Formel häufiger verwendet wird als die andere.

Nachfolgend finden Sie eine Übersicht dazu.

3. Die Blechabwicklung & Sophia®

Bei 247TailorSteel schneiden wir Ihre Teile aus einer flachen Platte heraus. Bestellen Sie ein Abkantteil über Sophia®? Dann berechnet unsere Software automatisch die erforderliche Blechabwicklung. Die Software tut dies auf der Grundlage des von Ihnen gewählten Materials, der Stärke und des gezeichneten Winkels. Dies ermöglicht es uns, praktische Werte aus unserer Datenbank zu erhalten, unter anderem für den k-Faktor, Biegeradius, Biegezugabe und mehr.

Sie möchten bei uns nur ein Flachteil bestellen und das Abkanten selbst durchführen? Dann können Sie die Abwicklung des Blechs mit den obigen Formeln berechnen. Aber Vorsicht, die Ergebnisse dieser Formeln können immer von praktischen Werten abweichen. Verwenden Sie also die Formeln als Richtlinie.

Fragen zur Blechabwicklung?

Nehmen Sie Kontakt zu unserem Kundenservice auf. Wir helfen Ihnen gerne weiter!
