Schwere Bauteile abkanten lassen: das sollten Sie wissen

Ein Bauteil gilt beim Abkanten als schwer, wenn es zwischen 45 und 75 kg wiegt. Schwere Bauteile legen wir mit einer Hebehilfe mit vier Saugnäpfen von 200 mm in die Abkantpresse ein. Ihr Bauteil muss daher mindestens 510 x 460 mm groß sein und genügend geschlossene Fläche für die Saugnäpfe bieten. Flansche dürfen je nach Größe maximal 70, 150 oder 230 mm hoch sein.

247TailorSteel fertigt Metallteile nach Maß, online bestellt über Sophia® und ab 48 Stunden geliefert. Dabei können Sie Bauteile bis 75 kg abkanten lassen. Sophia® warnt Sie in den meisten Fällen, wenn Ihr schweres Bauteil nicht abgekantet werden kann, und zeigt mögliche Lösungen an. Diese finden Sie auch in diesem Blogbeitrag.

Ab wann ist ein Bauteil beim Abkanten schwer?

Ab 45 kg ist ein Bauteil schwer. Das Höchstgewicht für das Abkanten beträgt 75 kg. Wir unterscheiden zwei Gruppen:

• Bauteile bis 45 kg
• Bauteile von 45 kg bis 75 kg (= schwer)

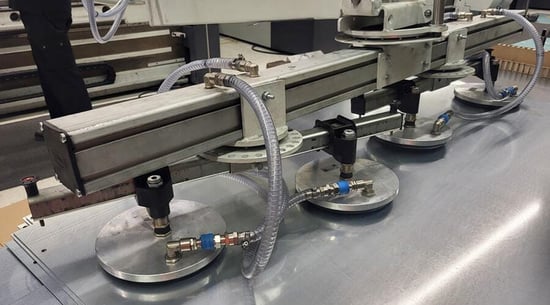

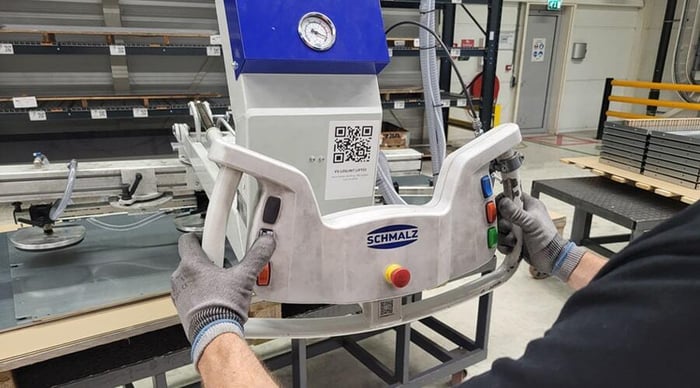

Schwere Bauteile heben wir mithilfe einer Hebehilfe. Dabei handelt es sich um ein Gerät, das sich mit Saugnäpfen am Bauteil festsaugt und so das gesamte Gewicht trägt. Unsere Bediener müssen das Bauteil anschließend nur noch korrekt in der Abkantpresse positionieren.

Auch unsere deutschen Standorte verfügen über eine solche Hebehilfe, sodass schwere Bauteile auch dort abgekantet werden können.

Bauteile bis 45 kg heben wir von Hand (bei Bedarf zu zweit und/oder mit der Abkanthilfe). Das Gewicht hat keine Auswirkungen auf die Möglichkeiten, solange Sie Ihren 3D-Entwurf gemäß unseren Konstruktionsanforderungen für das Abkanten erstellen.

Die Hebehilfe bietet viele Möglichkeiten, bringt aber auch drei zusätzliche Richtlinien mit sich:

1. Achten Sie darauf, dass Ihr Kantteil genug Platz für vier Saugnäpfe bietet.
2. Achten Sie darauf, dass die Saugnäpfe gleichmäßig auf dem Bauteil verteilt werden können.
3. Achten Sie darauf, dass die Flansche nicht mit der Hebehilfe oder der Abkantpresse bzw. den Werkzeugen kollidieren.

Wie viel Platz brauchen die Saugnäpfe?

Alle vier Saugnäpfe mit 200 mm Durchmesser müssen auf einer geschlossenen Fläche Ihres Bauteils Platz finden. Ist das nicht möglich, können wir Ihr schweres Bauteil nicht heben und damit auch nicht abkanten.

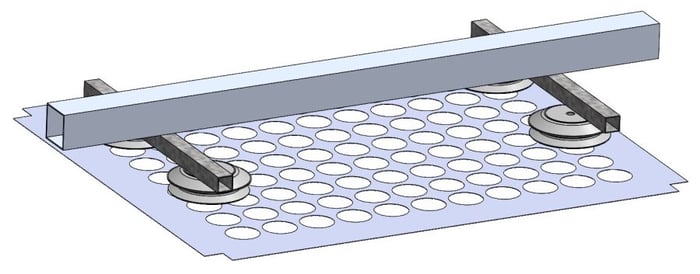

In erster Linie stellen viele Öffnungen in der Oberfläche ein Problem dar. Die Saugnäpfe können sich nicht festsaugen, wenn sie (teilweise) auf einer Öffnung liegen.

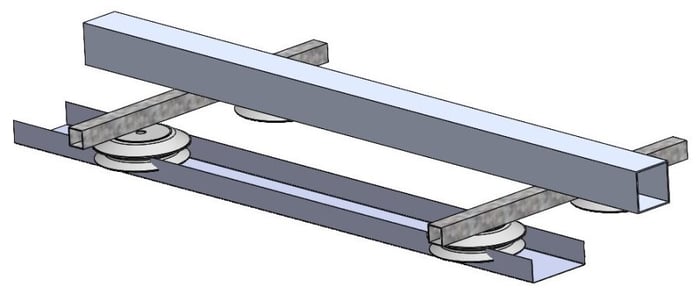

Zweitens sorgt eine zu kleine Oberfläche für Einschränkungen. Sowohl eine komplette Abwicklung als auch ein einzelner Flansch oder Body kann zu klein sein. Als Beispiel kann ein U-Teil dienen: Das Mittelstück muss breit genug für ein oder zwei Saugnäpfe sein. Denn diese Saugnäpfe müssen das Bauteil festhalten, um die letzte Biegung der U-Form zu realisieren.

Daraus ergeben sich die folgenden konkreten Richtlinien:

• Achten Sie darauf, dass zwischen den Öffnungen ausreichend Platz ist, um vier Saugnäpfe mit einem Durchmesser von jeweils 200 mm anbringen zu können.
• Achten Sie darauf, dass die Mindestmaße Ihres Bauteils 510 x 460 mm betragen.
• Achten Sie darauf, dass ein Body oder Flansch bei einem U-förmigen Produkt mindestens 270 mm breit ist.
• Achten Sie darauf, dass ein Flansch bei einem L-förmigen Produkt grundsätzlich 260 mm breit ist.

Wie verteilen Sie die Saugnäpfe richtig?

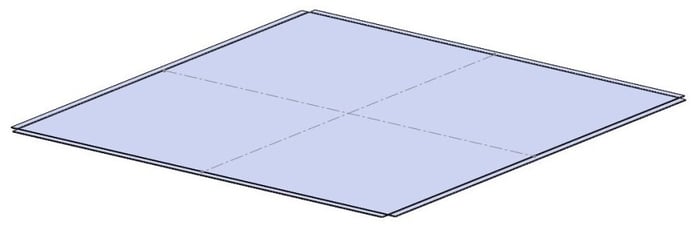

Zeichnen Sie gedanklich ein Kreuz auf Ihr Produkt: In jedem der vier Quadranten müssen wir einen Saugnapf anbringen können. Nur dann hält die Hebehilfe Ihr Bauteil gerade.

Ihr Bauteil muss sich immer gerade in die Abkantpresse einlegen lassen. Ist das nicht der Fall, hängt Ihr Bauteil schief, und unsere Bediener müssten es nachträglich anheben, um es gerade einzulegen. Das wollen wir vermeiden, weil es unter ergonomischen Gesichtspunkten nicht vertretbar ist.

Wie hoch darf ein Flansch bei einem schweren Bauteil sein?

Die maximale Flanschhöhe hängt von der Größe Ihres Bauteils ab. Sind die Flansche höher, berühren sie die Hebehilfe, die Abkantpresse oder die Werkzeuge. Man spricht dann von einer Kollision beim Abkanten.

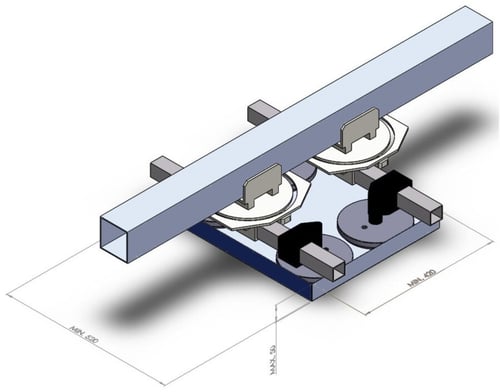

Klein: 510 x 460 mm bis 780 x 550 mm, Flansch max. 70 mm

Mittelgroß: 780 x 550 mm bis 1.630 x 780 mm, Flansch max. 150 mm

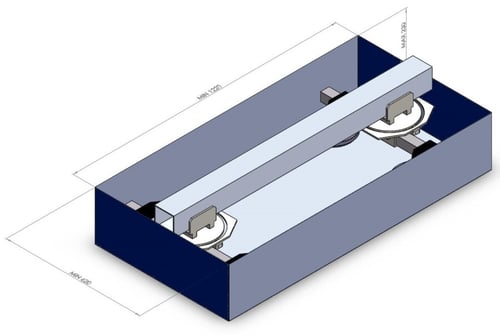

Groß: ab 1.630 x 780 mm, Flansch max. 230 mm

Welche Bearbeitungen und Formen sind bei schweren Bauteilen nicht möglich?

Über 40 kg sind Kantenbearbeitung und Gewindeschneiden nicht möglich. Über 45 kg können wir keine geschlossenen U-Profile und Wellplatten abkanten.

• Bei Produkten mit einem Gewicht von mehr als 40 kg ist eine Kantenbearbeitung nicht möglich.
• Bei Produkten mit einem Gewicht von mehr als 40 kg ist Gewindeschneiden nicht möglich.
• Toleranzen können 1,5 Grad höher ausfallen. Normalerweise können wir bei einem abweichenden Winkel etwas nachdrücken, bei schweren Produkten ist das jedoch nicht möglich.
• Geschlossene U-Profile und Wellplatten sind über 45 kg nicht möglich. Bei geschlossenen U-Profilen passen die Saugnäpfe oft nicht durch die Öffnung, und bei Wellplatten können sie sich nicht festsaugen.

Halb geschlossenes U-Profil

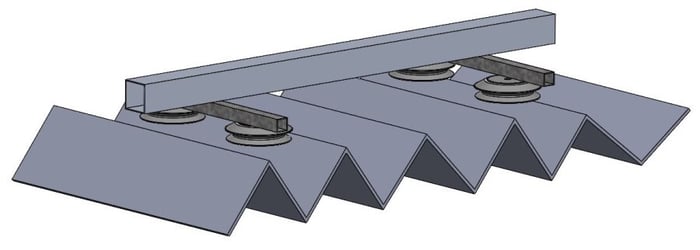

Wellplatte

Häufige Fragen zum Abkanten schwerer Bauteile

Was ist das Höchstgewicht beim Abkanten?

Sie können Bauteile bis 75 kg abkanten lassen. Bauteile zwischen 45 und 75 kg legen wir mit einer Hebehilfe in die Abkantpresse ein. Dafür gelten zusätzliche Richtlinien für Abmessungen, Öffnungen und Flanschhöhen.

Wie groß muss ein schweres Bauteil mindestens sein?

Ein Bauteil zwischen 45 und 75 kg muss mindestens 510 x 460 mm groß sein. So passen die vier Saugnäpfe der Hebehilfe mit jeweils 200 mm Durchmesser auf die Oberfläche.

Kann ich ein schweres Bauteil kantenbearbeiten oder mit Gewinde versehen lassen?

Nein, Kantenbearbeitung und Gewindeschneiden sind bei Bauteilen über 40 kg nicht möglich.

Warum kann mein schweres Bauteil nicht abgekantet werden?

Meist gibt es nicht genug geschlossene Fläche für die Saugnäpfe, oder ein Flansch ist für die Bauteilgröße zu hoch. Sophia® zeigt dann eine Meldung mit möglichen Lösungen an. Mehr dazu lesen Sie in unserem Blogbeitrag über Kollision beim Abkanten.

Haben Sie Fragen zum Abkanten schwerer Bauteile?

Haben Sie Fragen zu diesem Thema? Dann kontaktieren Sie uns einfach.
