Automatische Gravur in Sophia®

Happy Feature Friday!

In dieser Ausgabe geht es um die automatische Gravur. Mit nur einem Tastendruck können Sie mit Sophia® Ihr Bauteil gravieren lassen, auch wenn es nicht in der ursprünglichen Zeichnung enthalten ist. In diesem Artikel erzählen wir Ihnen mehr dazu.

Bereits 2020 haben wir die Funktion bereitgestellt, mit der Sie diese Warnung ignorieren können. Seitdem hat sich Sophias® Optik stark weiterentwickelt. Daher haben wir diesen Blog neu geschrieben und ein neues Video erstellt.

Was wird graviert?

Mit dieser Funktion können Sie den Bauteilnamen automatisch auf Ihre Bauteile gravieren lassen. Dies erfolgt mit der Schriftart „TCLaserSans“ und die Schriftgröße - oder besser gesagt, die Höhe der Gravur - beträgt immer 10 Millimeter. Die Breite hängt von der Länge des Bauteilnamens ab. Je länger der Name, desto breiter die Gravur.

Der Bereich wird von Sophia® festgelegt. Dabei sucht die Software zunächst nach einer Stelle an der äußersten Seite des Bauteils. Wenn sich dort eine Öffnung oder ein Steg befindet, wird die Gravur weiter nach innen platziert.

Für wen ist diese Funktion geeignet?

Diese Funktion ist ideal für Unternehmen, die eine Kennzeichnung ihrer Teile wünschen, diese aber nicht selbst anbringen wollen oder können. Das ist beispielsweise nützlich, wenn Sie viele verschiedene Teile benötigen und diese später zu einem fertigen Produkt verarbeiten müssen. Zudem brauchen Zeichner bei der großen Anzahl von Bauteilen oft mehr Zeit, um jedes Teil einzeln zu „markieren“.

Sie sparen Zeit (und Geld), wenn Sie diese Funktion nutzen.

Zusätzlich kann die Gravur Ihren weiteren Produktionsprozess wesentlich effizienter machen. Vor allem, wenn die Teile sehr ähnlich sind. Durch die Kennzeichnung können Ihre Kollegen die Teile besser unterscheiden und somit einfacher und schneller verarbeiten. Durch die Gravur wird außerdem die Fehleranfälligkeit bei der Montage verringert.

Gut zu wissen

Obwohl diese Funktion große Vorteile bietet, gibt es einige Punkte, die wir gerne erläutern möchten.

Zunächst einmal können Sie nur den Namen des Bauteils eingravieren lassen. Das muss natürlich kein Problem sein, aber es kann nicht schaden, sich den Namen gut zu überlegen. Um die Teile leicht voneinander unterscheiden zu können, ist es ratsam, die Namensgebung nicht zu ähnlich zu gestalten.

Zweitens kann die Gravur nur erfolgen, wenn das Objekt groß genug ist und genügend Platz für die (Länge der) Teilebezeichnung bietet. Hat ein Bauteil viele Öffnungen oder Stege? Falls ja, kann es sein, dass der Platz nicht ausreicht und eine automatische Gravur nicht möglich ist. Sophia® informiert Sie natürlich darüber (wie wir später in diesem Artikel zeigen).

Drittens ist die Funktion besonders für Bauteile geeignet, bei denen eine sichtbare Gravur keine Rolle spielt, oder für Teile, die im Endprodukt nicht sichtbar sind. Sophia® bestimmt immer, wo die Gravur angebracht wird.

Und schließlich ist die automatische Gravierfunktion nur für flache Bauteile verfügbar.

Automatische Gravur in Sophia® verwenden

Nachfolgend zeigen wir Ihnen, wie Sie diese Funktion nutzen können. Dabei gehen wir auf folgende Themen ein:

 Wo finden Sie die Funktion?

1. Ein Bauteil automatisch gravieren lassen

2. Mehrere Bauteile gleichzeitig gravieren lassen

3. Wo befindet sich die Gravur?

4. Automatische Gravur löschen

1. Wo finden Sie die Funktion?

Die Funktion wird in Sophia® durch ein Kontrollkästchen und den daneben stehenden Text „Teilename eingravieren“ angezeigt. Diese finden Sie in drei Ansichten:

• Listenansicht

• 3D-Ansicht

• Teileansicht

In jeder Ansicht finden Sie rechts eine Überschrift „Sonstige“. Das sieht dann so aus (und kann von einer Ansicht zur anderen leicht variieren):

2. Ein Bauteil automatisch eingravieren lassen

Möchten Sie ein Bauteil automatisch gravieren lassen? Dann klicken Sie die Option „Teilename eingravieren“. Danach prüft Sophia® in wenigen Sekunden, ob eine Gravur möglich ist.

• Ja? Dann bleibt die Markierung bestehen.

• Nein? Dann erscheint die folgende Meldung und das Häkchen verschwindet.

3. Mehrere Bauteile gleichzeitig gravieren lassen (Mehrfachbearbeitung)

Möchten Sie mehrere Teile gleichzeitig markieren? Das ist über die 3D-Ansicht möglich.

In beiden Fällen müssen Sie allen Bauteilen bereits ein Material zugeordnet haben!

Klicken Sie in der Listenansicht auf „Mehrfachverarbeitung“. Es erscheint ein neues Fenster mit einer Übersicht der Bauteile. Haben Sie das oberste Kontrollkästchen (in der grauen Leiste) aktiviert? Dann wählen Sie automatisch alle Teile aus. Sie können auch jedes Teil einzeln auswählen, indem Sie ein Häkchen nach dem anderen setzen. Nach Ihrer Auswahl erscheint auf der rechten Seite die Funktion „Bauteil gravieren“. Markieren Sie diese und alle Teile (wo eine Gravur möglich ist) werden gleichzeitig graviert.

In der 3D-Ansicht können Sie links Bauteile auswählen. Haben Sie das oberste Kontrollkästchen (in der grauen Leiste) aktiviert? Dann wählen Sie automatisch alle Teile aus. Sie können aber auch jedes gewünschte Bauteil einzeln auswählen, indem Sie mit der linken Maustaste auf das Bauteil klicken und dabei die STRG-Taste gedrückt halten. Nach Ihrer Auswahl erscheint auf der rechten Seite die Funktion „Bauteil gravieren“. Markieren Sie diese und alle Teile (wo eine Gravur möglich ist) werden gleichzeitig markiert.

4. Sehen, wo die Gravur angebracht wird

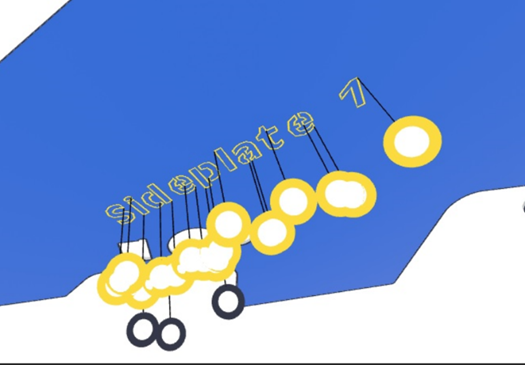

Möchten Sie wissen, wo die Gravur auf Ihrem Bauteil angebracht wird und wie sie aussehen wird? Klicken Sie dann auf die Abbildung eines Bauteils in der Listen- oder 3D-Ansicht. Die Bauteilanzeige wird geöffnet. Wenn die Option „Bauteil gravieren“ aktiviert ist, sehen Sie hier, wo die Gravur auf Ihrem Bauteil platziert wird.

5. "Bauteil gravieren" rückgängig machen

Haben Sie das Häkchen aus Versehen gesetzt oder gefällt Ihnen die Position der Gravur nicht? Dann können Sie die Gravur einfach deaktivieren, indem Sie erneut auf das Kontrollkästchen klicken. Das Häkchen verschwindet, so dass die Funktion nicht mehr für dieses Bauteil verwendet wird.

Sie können die Funktion auch für mehrere Bauteile gleichzeitig deaktivieren. Führen Sie dazu die gleichen Schritte aus wie bei der Mehrfachverarbeitung. Nach der Auswahl der Produkte müssen Sie jedoch das Kontrollkästchen deaktivieren (anstatt es zu aktivieren).

Bitte beachten Sie: Sie können die Position einer automatischen Gravur nicht selbst bestimmen oder ändern. Auch nicht, wenn Sie das Kontrollkästchen deaktivieren und dann wieder aktivieren.

Bleiben Sie auf dem Laufenden

Wir machen diesen Feature Friday, damit Sie noch einfacher und effizienter mit Sophia® arbeiten können. Vielen Dank für Ihre Zeit und bis zum nächsten Feature Friday. Wenn Sie noch Anmerkungen und Fragen haben, wenden Sie sich gerne an unseren Kundenservice.
