Erreur courante : trop de lignes dans le rayon

Normalement, un pliage ou ligne de pliage comprend deux lignes. Lorsque Sophia® affiche le message « Problème avec la pièce pliée », cela signifie qu’il y a plus de trois lignes dans le pliage. Sophia® voit ceci comme un pliage qui est tracé à partir de plusieurs rayons. Le programme ne reconnaît pas cela. C'est pour cela qu’un message d’erreur s'affiche. Dans cet article, vous découvrirez comment résoudre ce problème.

Le message d'erreur

Lorsque Sophia® ne parvient pas à analyser la faisabilité d'un dessin 3D, le message « Problème avec la pièce pliée » s'affiche, accompagné d'un lien vers un blog expliquant les causes possibles. L'une de ces causes est un nombre trop élevé de lignes dans le rayon de pliage. Voir les illustrations ci-dessous à titre d'exemple.

Image 1. Incorrect. Le message « Problème avec la pièce pliée » s'affiche.

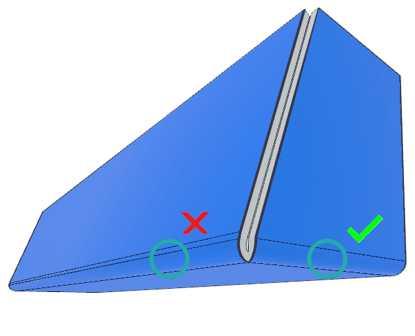

Image 2. Le côté gauche affiche le message d'erreur. Il y a trois lignes dans le rayon. Le réglage à droite est correctement dessiné.

La solution

Dans cet article, vous découvrirez comment résoudre ce problème dans SolidWorks, SpaceClaim, MegaCAD et BricsCAD. Si vous utilisez un autre logiciel de dessin, il existe peut-être un paramètre similaire. Ce problème ne semble pas se poser dans Inventor.

1. SolidWorks

Lorsque vous dessinez avec SolidWorks, vous pouvez modifier le paramètre en suivant ces étapes :

1. Allez dans « System options ». Dans la colonne de droite, vous trouverez l'option « split periodic faces » (voir image 3).
2. Décochez la case « split periodic faces » (diviser les faces périodiques). La ligne de réglage/courbure se compose alors à nouveau de deux lignes.
3. Enregistrez à nouveau le fichier.
4. Rechargez le pièce dans Sophia® et poursuivez la demande.

Image 3. Comme résoudre le message «  Problème avec la pièce pliée » dans SolidWorks

2. SpaceClaim

Il en va de même lorsque vous travaillez avec SpaceClaim. Lorsque Sophia® affiche ce message, vous pouvez modifier le paramètre comme suit :

1. Allez vers « General ».

2. Allez ensuite vers « export options ».

3. Décochez la case devant « split periodic faces ».

4. Enregistrez à nouveau le fichier de dessin.

5. Retournez vers Sophia® et téléchargez à nouveau votre dessin. Vous allez voir que le message a disparu.

Illustration 4. Comme résoudre le message « Problème avec la pièce pliée » dans SpaceClaim

3. MegaCAD

Si vous utilisez MegaCAD, modifiez les paramètres comme suit afin que Sophia® puisse analyser correctement la pièce.

1. Allez vers Fichier et Sélectionnez « Enregistrer » -> Enregistrer dessin sous.

2. Sélectionnez le format STEP (*.STP) pour le type de fichier.

3. Cliquez sur « Options ».

4. Dans la fenêtre qui s’ouvre, allez vers « Exporter » en haut à droite et désactivez l’option « Split periodic splines ».

5. Validez les paramètres et enregistrez à nouveau le fichier.

6. Retournez vers Sophia® et téléchargez à nouveau votre dessin.

Illustration 5. Comme résoudre le message « Problème avec la pièce pliée » dans MegaCAD

4. BricsCAD

Si vous travaillez avec BricsCAD, vous devez procéder comme suit.

1. Allez vers « Settings ».

2. Sélectionnez « Communicator ».

3. Sélectionnez « Export Geometry Flags ».

4. Décochez « Split Periodic Faces ».

Illustration 6. Comme résoudre le message «  Problème avec la pièce pliée » dans BricsCAD
