Schroefdraad tappen (draadtappen) in Sophia®
Happy Feature Friday!
In deze editie gaan we het hebben over het tappen van schroefdraad. Ook wel draadtappen genoemd. We bespreken de volgende onderdelen:
- Wat is schroefdraad tappen?
- Waar wordt draadtappen voor gebruikt?
- Wat is het verschil tussen draadtappen en draadsnijden?
- Hoe stelt u tapgaten in Sophia® in?
- Hoe wordt draad getapt?
1. Wat is schroefdraad tappen?
Schroefdraad tappen is een bewerkingsproces waarbij interne schroefdraad wordt aangebracht in een vooraf geboord gat. Dit wordt gedaan met behulp van een speciaal snijgereedschap, een tap genaamd, die het materiaal in het gat verspaant om een schroefdraadstructuur te creëren. Dit proces maakt het mogelijk om na de bewerking bouten of schroeven in het gat te draaien.
2. Waar wordt het vaak voor gebruikt?
Draadtappen speelt een grote rol in de maakindustrie. De getapte schroefdraadgaten dienen als basis om iets met elkaar te verbinden via bouten en eventueel moeren. Denk daarbij aan balken van constructies, onderdelen van machines en behuizingen van elektronica. In bijna elke branche is er wel vraag naar deze bewerkingsmethode.
3. Wat is het verschil tussen draadtappen en draadsnijden?
Met draadtappen wordt een inwendige schroefdraad gemaakt in een boorgat. Dit gebeurt in bijvoorbeeld bij metalen platen, buizen, kokers en profielen. Met draadsnijden wordt een uitwendige schroefdraad gemaakt op een cilinder van bijvoorbeeld bouten. Dit kan echter ook op staven en ronde buizen worden aangebracht.
4. Hoe stelt u tapgaten in Sophia® in?
Bij 247TailorSteel kunt u uw plaatwerk en zetwerk als additionele bewerking laten draadtappen. Dit geeft u als volgt aan:
- Teken de gaten in uw tekenprogramma met de juiste diameter.
In onderstaande tabel vindt u de verschillende M-maten met bijbehorende boordiameter, spoed (de afstand die een schroef aflegt bij één omwenteling) en minimale en maximale dikte van de plaat.
Tapgat (M) Boordiameter (mm) Spoed (mm) Minimale dikte (mm) Maximale dikte (mm) Staal (stikstof) Staal (zuurstof) RVS Aluminium M3
2,5
0,50
1,0
4
6
5
4
M4
3,3
0,70
1,4
4
6
12
4
M5
4,2
0,80
1,6
5
6
15
6
M6
5
1,00
2,0
6
8
20
8
M8
6,8
1,25
2,4
8
15
20
8
M10
8,5
1,50
3,0
8
15
20
10
M12
10,2
1,75
3,0
8
15
20
10
M14
12
2,00
4,0
8
20
20
10
M16
14
2,00
4,0
8
20
20
10
M18
15,5
2,50
5,0
8
25
20
10
M20
17,5
2,50
5,0
8
25
20
10
M22
19,5
2,50
5,0
8
25
20
10
M24
21
3,00
6,0
8
25
20
10
- Upload uw DXF/DWG- of STEP-bestand in Sophia®.
- Ga naar de productvisualisatie of open de 3D-weergave van het onderdeel.
- Selecteer het gat dat u wil laten draadtappen door op de pin te klikken. Deze wordt nu groen
TIP: Wilt u meerdere gaten tegelijk selecteren? Houd dan de Ctrl-toets ingedrukt en klik op de pinnen die u wilt selecteren óf houd de Shift-toets ingedrukt en maak een kader met uw cursor om alle pinnen binnen dat kader in één keer te selecteren.
5. Markeer de pin via het dropdown-menu als ‘Tapgat’. Deze wordt nu rood.
6. Het gat krijgt automatisch de juiste M-maat toegewezen.
7. Indien gewenst controleert u de M-maat door met uw cursor over de rode pin te bewegen.

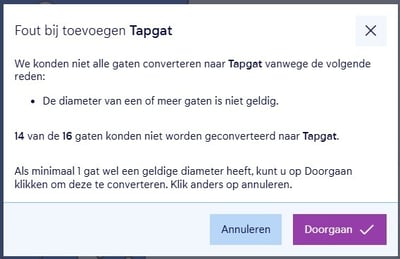

Als één of meer geselecteerde gaten geen geldige diameter heeft, krijgt u daar een waarschuwing van:
Kan minimaal één van die gaten wel gemarkeerd worden als tapgat? Dan kunt u, ondanks de waarschuwing, doorgaan met het aanduiden van tapgaten. De gaten met geldige diameter worden dan als tapgat ingesteld en de gaten met ongeldige diameter niet.
Tot slot willen we benoemen dat draadtappen alleen mogelijk is bij:
- Vlakke en gebogen platen
- Maximale productgroottes van 1000x1000 mm of 2000x500mm
- En een maximaal productgewicht van 40 kg.
5. Hoe wordt een draad getapt?
Schroefdraad kan op twee manieren worden getapt:
- Met de hand (handtappen)
- Met een machine
Handtappen wordt meestal gekozen voor kleine of enkele gaten waarbij niet veel (bewegings)ruimte is voor het gereedschap. Een machine heeft weliswaar ruimte nodig, maar is wel beter geschikt om grootschalig productie te draaien. De essentie van beide technieken is hetzelfde. Er wordt alleen ander gereedschap gebruikt.
Bij 247TailorSteel maken wij gebruik van machinaal tappen.
Vaak wordt metaal eerst gemarkeerd of gepiercet om aan te geven waar een boorgat moet komen. Dit wordt gedaan met een voorsnijder of laser. Bij dikker metaal wordt er veelal een middensnijder gebruikt om een diepere groef te creëren.
Op basis van de gewenste diameter worden de juiste boor en schroefdraad gekozen. Daarvoor houden we de eerder getoonde tabel met metrische maten aan.
Het eerste gat wordt conform de gekozen boordiameter geboord. Dit gat is altijd kleiner dan de uiteindelijke diameter van de schroef. Er dient immers metaal over te zijn om het draad in te tappen.
Wij boren de gaten overigens niet, maar lasersnijden ze direct mee als het plaatwerk in de machine op maat wordt gesneden.

Vervolgens leggen we het onderdeel op de taptafel en positioneren we de tap met de juiste maat (M3, M4, enzovoorts) lijnrecht boven het gat. We smeren de tap in met snijolie om wrijving tussen de tap en metaal te verminderen. Dit zorgt voor een gladdere snede en vermindert belasting op de tap.
Tot slot brengen we de tap met een draaiende beweging in het gat. Hoewel dit handmatig kan, gebeurt dit bij ons dus met een tapmachine, ook wel een taptafel genoemd.
