Richtlijnen voor kanten

Algemeen

  • Minimale plaatdikte voor staal is 0,75 mm.
  • Maximale plaatdikte voor staal is 12 mm.
  • Minimale plaatdikte voor RVS is 0,8 mm.
  • Maximale plaatdikte voor RVS is 10 mm.
  • Minimale plaatdikte voor aluminium is 0,8 mm.
  • Maximale plaatdikte voor aluminium is 12 mm.
  • Maximaal gewicht is 75 kg.
  • Maximale afmetingen zijn 2980 x 1480 mm.
  • Maximale aanslagmaat bedraagt 1150 mm.
  • Deze maten zijn allemaal ten opzichte van een hoek van 90°, wanneer het product één of meerdere scherpe buigingen bevat, neem dan voor alle buigingen in het product de maatvoering uit de scherpe tabellen.
  • Een kantproduct dient altijd te zijn voorzien van een buigradius.

1.algemeen-radius-47

1.algemeen-radius-48



Toleranties

Toleranties zijn altijd symmetrisch ten opzichte van de nominale maat.

  • Hoeknauwkeurigheid: zie tabel
  • Beenlengte (per zetting): zie tabel



247TS_Kanten_01



247TS_Kanten_02



247TS_Kanten_03



247TS_Kanten_04



bending-hemming-tolerances-1



S. A B C D E F
t/m 3 mm ± 0,2 mm ± 0,5 mm ± 0,8 mm ± 0,5 mm ± 0,5° 15′/100MM
4 mm ± 0,3 mm ± 0,6 mm ± 1,2 mm ± 0,6 mm ± 0,5° 15′/100MM
5 t/m 6 mm ± 0,4 mm ± 0,8 mm ± 1,6 mm ± 0,8 mm ± 0,5° 15′/100MM
8 mm ± 0,5 mm ± 1 mm ± 2 mm ± 1 mm ± 0,5° 15′/100MM
10 mm ± 0,8 mm ± 1,6 mm ± 3,2 mm ± 1,6 mm ± 0,5° 15′/100MM

Traanplaat 2 mm       1,5°
Hemming ± 1 mm 0 tot 0,5 x  plaatdikte

Inwendige radius

De inwendige radius wordt bepaald door het gereedschap in combinatie met de materiaaleigenschappen.
Sophia® zal de getekende radii aanpassen om vormbehoud van het eindproduct te kunnen realiseren.
Ter referentie, deze inwendige radii kunnen gebruikt worden bij een hoek van 90 graden.

Materiaaldikte Staal RVS Aluminium Hoogtreksterkte staal
0,8 mm 1,39 1,56 - -
1 mm 1,40 1,58 1,27 -
1,25 mm 1,42 1,57 - -
1,5 mm 1,65 1,90 1,47 -
2 mm 1,88 2,22 1,67 -
2,5 mm 2,41 2,94 2,11 -
3 mm 2,75 3,75 2,50 -
4 mm 3,02 4,48 3,30 -
5 mm 3,62 7,82 4,07 -
6 mm 4,62 11,91 5,34 -
8 mm 8,00 11,64 8,12 8,00
10 mm* 8,00 15,00 18,89 8,23
12 mm* 7,83 - - 7,02

* Bij dikke platen van 10 mm en 12 mm is het niet mogelijk om volle lengtes te kanten. Neem voor meer informatie contact op met Customer Service.

Materiaaldikte Staal RVS Aluminium
0,8 mm 1,41 1,72 -
1 mm 1,35 1,62 1,28
1,25 mm 1,27 1,52 -
1,5 mm 1,19 1,42 1,12
2 mm 1,30 1,59 1,22
2,5 mm 1,73 2,17 1,61
3 mm 2,51 3,73 2,86
4 mm 2,24 3,28 2,48
5 mm 2,45 5,44 2,70
6 mm 3,08 8,78 3,53
8 mm 4,74 - 4,33



3. Innenradius_v2



3. Innenradius_v1



Minimale beenlengte

Dit is de minimale opleg van de plaat op de matrijs die noodzakelijk is om de buiging uit te kunnen voeren. De minimale beenlengte (s) wordt bepaald door de plaatdikte.

247TS_Kanten_06



Haaks

Dikte Groefwijdte (w) Beenlengte (s)
0,63 mm 8 mm 5,60 mm
0,8 mm 8 mm 5,70 mm
0,88 mm 8 mm 5,80 mm
0,9 mm 8 mm 5,80 mm
1 mm 8 mm 5,90 mm
1,25 mm 8 mm 6,10 mm
1,5 mm 10 mm 7,50 mm
2 mm 12 mm 9,10 mm
2,5 mm 16 mm 12,00 mm
3 mm 16 mm 12,40 mm
4 mm 24 mm 17,70 mm
5 mm 30 mm 22,60 mm
6 mm 40 mm 29,60 mm
8 mm 60 mm 43 mm
10 mm* - 44 mm
12 mm* - 56,50 mm

* Bij dikke platen van 10 mm en 12 mm is het niet mogelijk om volle lengtes te kanten. Neem voor meer informatie contact op met Customer Service.

Dikte Groefwijdte (w) Beenlengte (s)
0,63 mm - -
0,8 mm 8 mm 5,70 mm
0,88 mm - -
0,9 mm - -
1 mm 8 mm 5,90 mm
1,25 mm 8 mm 6,10 mm
1,5 mm 10 mm 7,60 mm
2 mm 12 mm 9,20 mm
2,5 mm 16 mm 12,10 mm
3 mm 20 mm 15,00 mm
4 mm 24 mm 17,90 mm
5 mm 40 mm 29,20 mm
6 mm 60 mm 41,80 mm
8 mm - 43,10 mm
10 mm* - 57 mm
12 mm* - -

* Bij dikke platen van 10 mm en 12 mm is het niet mogelijk om volle lengtes te kanten. Neem voor meer informatie contact op met Customer Service.

Dikte Groefwijdte (w) Beenlengte (s)
0,63 mm - -
0,8 mm - -
0,88 mm - -
0,9 mm - -
1 mm - -
1,25 mm - -
1,5 mm 12 mm 8,70 mm
2 mm 16 mm 11,50 mm
2,5 mm - -
3 mm 24 mm 16,80 mm
4 mm 30 mm 21,70 mm
5 mm 40 mm 28,70 mm
6 mm 40 mm 29,35 mm
8 mm 60 mm 53,20 mm
10 mm* - 55 mm
12 mm* - 56,50 mm

* Bij dikke platen van 10 mm en 12 mm is het niet mogelijk om volle lengtes te kanten. Neem voor meer informatie contact op met Customer Service.

Scherp

Dikte Groefwijdte (w) Beenlengte (s)
0,63 mm 10 mm 9,70 mm
0,8 mm 10 mm 9,80 mm
0,88 mm 10 mm 9,90 mm
0,9 mm 10 mm 9,90 mm
1 mm 10 mm 10,00 mm
1,25 mm 10 mm 10,15 mm
1,5 mm 10 mm 10,30 mm
2 mm 12 mm 12,40 mm
2,5 mm 16 mm 15,25 mm
3 mm 24 mm 21,30 mm
4 mm 24 mm 22,00 mm
5 mm 30 mm 22,60 mm
6 mm 40 mm 29,55 mm
8 mm 60 mm 42,35 mm

*Let op: wanneer het product één of meerdere scherpe buigingen bevat, neem dan voor alle buigingen in het product de maatvoering uit de scherpe tabellen.

Dikte Groefwijdte (w) Beenlengte (s)
0,63 mm - -
0,8 mm 10 mm 9,90 mm
0,88 mm - -
0,9 mm - -
1 mm 10 mm 10,10 mm
1,25 mm 10 mm 10,20 mm
1,5 mm 10 mm 10,40 mm
2 mm 12 mm 12,45 mm
2,5 mm 16 mm 15,35 mm
3 mm 24 mm 21,50 mm
4 mm 24 mm 22,20 mm
5 mm 40 mm 29,20 mm
6 mm 60 mm 41,80 mm
8 mm - -

*Let op: wanneer het product één of meerdere scherpe buigingen bevat, neem dan voor alle buigingen in het product de maatvoering uit de scherpe tabellen.

Dikte Groefwijdte (w) Beenlengte (s)
0,63 mm - -
0,8 mm - -
0,88 mm - -
0,9 mm - -
1 mm - -
1,25 mm - -
1,5 mm 12 mm 11,90 mm
2 mm 12 mm 12,30 mm
2,5 mm - -
3 mm 24 mm 21,15 mm
4 mm 30 mm 21,90 mm
5 mm 40 mm 28,70 mm
6 mm 40 mm 29,35 mm
8 mm 60 mm 42,40 mm

*Let op: wanneer het product één of meerdere scherpe buigingen bevat, neem dan voor alle buigingen in het product de maatvoering uit de scherpe tabellen.

Maximale buiglengte

De maximale kracht die de beschikbare kantbanken bij 247TailorSteel kunnen uitoefenen op een product is niet voldoende om voor alle materiaaldiktes een lengte van 3 meter te kunnen kanten. Daarom controleert Sophia® op de maximale buiglijnlengte voor alle materialen en materiaaldiktes aan de hand van de hoeveelheid kracht die benodigd is voor de te kanten buiglijnen, volgens onderstaande tabel:

Let op:

  • De maximale productlengte blijft leidend bij controle in Sophia®, vanwege de plaatafmetingen.

Materiaal Plaatdikte (mm) Buiglengte* (mm)
Alle materialen < 8mm < 8 mm 3350 mm

RVS 304 8 mm 2477 mm
RVS 316 8 mm 2471 mm
S235 8 mm 2459 mm
S355 8 mm 2784 mm
Corten A 8 mm 2784 mm
S420 8 mm 2637 mm
S700 8 mm 1794 mm
Aluminium 8 mm 2980 mm

RVS 304 10 mm 2115 mm
RVS 316 10 mm 2107 mm
S235 10 mm 2340 mm
S355 10 mm 2380 mm
S420 10 mm 2254 mm
Aluminium 10 mm 2980 mm

RVS 304 12 mm 1460 mm
RVS 316 12 mm n.v.t.
S235 12 mm 2048 mm
S355 12 mm 1650 mm
S420 12 mm 1564 mm
Aluminium 12 mm 2980 mm



Minimale X-maat bij Z-buiging

Om een collisie met het gereedschap te voorkomen bij een zogenaamde Z-buiging dient er rekening te worden gehouden met de minimale X-maat zoals opgenomen in de tabel.

247TS_Kanten_07



247TS_Kanten_08



Haaks

Dikte Groefwijdte (w) Beenlengte (x)
0,63 mm 8 mm 7,80 mm
0,8 mm - 8,15 mm
0,88 mm 8 mm 8,30 mm
0,9 mm 8 mm 8,30 mm
1 mm 8 mm 8,50 mm
1,25 mm 8 mm 8,95 mm
1,5 mm 8 mm 10,65 mm
2 mm 12 mm 13,80 mm
2,5 mm 16 mm 18,80 mm
3 mm 16 mm 20,10 mm
4 mm 24 mm 26,15 mm
5 mm 30 mm 34,65 mm
6 mm 40 mm 42,90 mm
8 mm 60 mm 63 mm
10 mm* - 65 mm
12 mm* - 79 mm

* Bij dikke platen van 10 mm en 12 mm is het niet mogelijk om volle lengtes te kanten. Neem voor meer informatie contact op met Customer Service.

Dikte Groefwijdte (w) Beenlengte (x)
0,63 mm - -
0,8 mm 8 mm 8,35 mm
0,88 mm - -
0,9 mm - -
1 mm 8 mm 8,70 mm
1,25 mm 8 mm 9,15 mm
1,5 mm 10 mm 10,95 mm
2 mm 12 mm 14,20 mm
2,5 mm 16 mm 19,45 mm
3 mm 20 mm 24,75 mm
4 mm 24 mm 27,40 mm
5 mm 40 mm 44,10 mm
6 mm 60 mm 63,20 mm
8 mm - 66,30mm
10 mm* - 84 mm
12 mm* - -

* Bij dikke platen van 10 mm en 12 mm is het niet mogelijk om volle lengtes te kanten. Neem voor meer informatie contact op met Customer Service.

Dikte Groefwijdte (w) Beenlengte (x)
0,63 mm - -
0,8 mm - -
0,88 mm - -
0,9 mm - -
1 mm - -
1,25 mm - -
1,5 mm 12 mm 12,30 mm
2 mm 12 mm 13,40 mm
2,5 mm - -
3 mm 24 mm 23,45 mm
4 mm 30 mm 31,80 mm
5 mm 40 mm 40,40 mm
6 mm 40 mm 41,15 mm
8 mm 60 mm 70,40mm
10 mm* - 76 mm
12 mm* - 79 mm

* Bij dikke platen van 10 mm en 12 mm is het niet mogelijk om volle lengtes te kanten. Neem voor meer informatie contact op met Customer Service.

Scherp

Dikte Groefwijdte (w) Beenlengte (x)
0,63 mm 10 mm 18,00 mm
0,8 mm 10 mm 18,25 mm
0,88 mm 10 mm 18,40 mm
0,9 mm 10 mm 18,40 mm
1 mm 10 mm 18,60 mm
1,25 mm 10 mm 19,00 mm
1,5 mm 10 mm 19,40 mm
2 mm 12 mm 20,65 mm
2,5 mm 16 mm 25,80 mm
3 mm 16 mm 34,95 mm
4 mm 24 mm 36,50 mm
5 mm 30 mm 40,40 mm
6 mm 40 mm 42,90 mm
8 mm 60 mm 62,20 mm

Dikte Groefwijdte (w) Beenlengte (x)
0,63 mm - -
0,8 mm 10 mm 18,60 mm
0,88 mm - -
0,9 mm - -
1 mm 10 mm 19,00 mm
1,25 mm 10 mm 19,40 mm
1,5 mm 10 mm 19,80 mm
2 mm 12 mm 21,15 mm
2,5 mm 16 mm 26,55 mm
3 mm 20 mm 36,05 mm
4 mm 24 mm 37,60 mm
5 mm 40 mm 44,10 mm
6 mm 60 mm 63,20 mm
8 mm - -

Dikte Groefwijdte (w) Beenlengte (x)
0,63 mm - -
0,8 mm - -
0,88 mm - -
0,9 mm - -
1 mm - -
1,25 mm - -
1,5 mm 12 mm 18,95 mm
2 mm 12 mm 20,15 mm
2,5 mm - -
3 mm 24 mm 33,75 mm
4 mm 30 mm 35,45 mm
5 mm 40 mm 40,35 mm
6 mm 40 mm 41,15 mm
8 mm 60 mm 60 mm

Maximale en minimale buighoek

In verband met de terugvering van het materiaal moet de plaat altijd iets verder gebogen worden dan de opgegeven hoek. Het gereedschap heeft een maximale hoek van 30˚ en daardoor kan er, rekening houdend met de terugvering, worden gebogen tot maximaal 37˚. De minimaal te buigen hoek is 175˚.

247TS_Kanten_10-1



Staal en aluminium

Alle soorten, behalve tranenplaat**

Dikte Buighoek
t/m 4 mm 37° t/m 175°
5 mm t/m 8 mm 67° t/m 175°
10 mm* 67° t/m 175°
12 mm* 85° t/m 175°

* Bij dikke platen van 10 mm en 12 mm is het niet mogelijk om volle lengtes te kanten. Neem voor meer informatie contact op met Customer Service.

** Tranenplaten hebben een maximale buighoek van 90°.

RVS

Alle soorten, behalve tranenplaat**

Dikte Buighoek
t/m 4 mm 37° t/m 175°
5 mm t/m 6 mm 67° t/m 175°
10 mm* 85° t/m 175°
12 mm* -

* Bij dikke platen van 10 mm en 12 mm is het niet mogelijk om volle lengtes te kanten. Neem voor meer informatie contact op met Customer Service.

** Tranenplaten hebben een maximale buighoek van 90°.

Hoogtreksterkte staal

S355 en CorTen A

Dikte Buighoek
t/m 3 mm 37° t/m 175°
4 mm t/m 8 mm 67° t/m 175°
10 mm* 85° t/m 175°
12 mm* 85° t/m 175°

* Bij dikke platen van 10 mm en 12 mm is het niet mogelijk om volle lengtes te kanten. Neem voor meer informatie contact op met Customer Service.

Wanneer het uitstekende deel een lengte heeft van langer dan 58 mm, mag de te buigen hoek niet kleiner zijn dan 70˚ i.v.m. collisie op de onderbalk van de kantbank. Wanneer het uitstekende deel niet langer is dan 58 mm, dan mag de hoek tot 37˚ gaan.

buighoeken-27



buighoeken-26



buighoeken-28Max X = 1390 mm bij een zetting van 90°

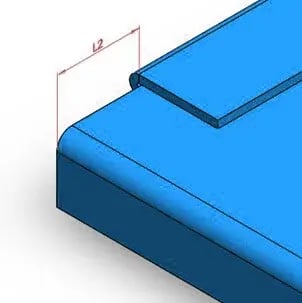

Minimale afstand van gat tot buiglijn

In verband met vervorming en het ontstaan van maatafwijkingen mogen gaten, die groter zijn dan 5mm, niet binnen de minimale beenlengte vallen van betreffende materiaalsoort en –dikte. Let er bij gaten binnen de minimale beenlengte wel op dat de som van de diameters van de gaten en/of lengte van de sleuven nooit meer is dan 10% van de lengte van de betreffende zetting.

Klik hier voor een overzicht van de minimale beenlengtes.

247TS_Kanten_14



247TS_Kanten_15



Als de minimale afstand tussen de gaten om ontwerpredenen niet kan worden aangehouden of de gaten toch dichter op de buiglijn moeten komen, is het mogelijk om insnedes op de buiglijn te maken. Deze worden gebruikt om te voorkomen dat gaten of uitsparingen in de buurt van de buigzone kromtrekken.

Let op: Gebruik geen radius groter dan 1 mm in de hoeken van de insnede.

Voorwaarden snijlijn:

  • Lengte = minimale lengte gat (A)
  • Breedte = 0,8 x plaatdikte (B)

holes in bendingzone-50



7. Mindestabstand Loch bis Biegelinie_v1



De volgende punten moeten in acht worden genomen bij het ontwerpen van insnedes:

  1. Er moet voldoende materiaal in de buigzone zijn om de stabiliteit van het onderdeel te garanderen.
  2. Ronde uitsnijdingen zoals sleufgaten zijn vaak gevoelig voor scheuren omdat het materiaal op de hoeken verzwakt is.
  3. De ideale vorm voor het uitsnijden van de buigzone is een rechthoekige uitsparing.



Let op: Het einde van de buiglijn moet recht zijn, en wordt ook meegenomen in de berekening voor de maximale onderbreking van de buigzone.
Wanneer hier wel een afschuining zit kunnen wij niet garanderen dat het product voldoet aan de toleranties. Zie afbeelding.

247TS_Kanten_16



Taps toelopende buigingen

Bij taps toelopende buigingen moet altijd worden gezorgd voor voldoende minimale ondersteuning.
Hier volgen enkele voorbeelden van een mogelijke oplossing:

7.1 NEU Spitzbiegung_v1



7.1 NEU Spitzbiegung_v3



7.1 NEU Spitzbiegung_v2





Buigbare materialen

Materiaal Dikte
KGW DC01 0,8 t/m 3 mm
WGW S235JR geb. geolied  3 t/m 8 mm
WGW S420MC geb. geolied     3 t/m 6 mm
WGW S235JR walsblauw     2 mm
WGW S355MC walsblauw     3 t/m 8 mm
WGW S355MC geb. geolied     3 t/m 8 mm
KGW CorTen A     1,5 t/m 2 mm
WGW CorTen A     3 t/m 5 mm
AlMg3 EN AW 5754 H111     1 t/m 8 mm
AlMg3 EN AW 5754 H111 1zf     1 t/m 3 mm
Sendzimir DX51+Z275     0,75 t/m 4 mm
Zincor St12 ZE25/25-03     0,8 t/m 3 mm
Messing CuZn37 HH     1 t/m 3 mm
Magnelis S250 ZM310     1 t/m 4 mm

Materiaal Dikte
RVS304L KGW finish 2B     0,8 t/m 6 mm
RVS304L KGW finish 2B 1zf     1 t/m 3 mm
RVS304L KGW K240Si 1zf 2 mm
RVS304L KGW K320Si 1zf     1 t/m 4 mm
RVS316L KGW finish 2B     1 t/m 5 mm
RVS316L KGW K320Si 1zf     1 t/m 3 mm
RVS430 KGW K240 1zf     1 mm
RVS430 KGW finish BA     1 mm
RVS 1.4003 KGW finish 2B     1,5 t/m 2 mm
RVS 1.4003 WGW finish 1D     3 t/m 4 mm

Materiaal Dikte
RVS304L KGW finish 2B     3 t/m 5 mm
RVS316Ti WGW finish 1D     6 mm
WGW S235JR geb. geolied     8 mm
WGW S355MC walsblauw     6 mm
WGW S355MC gebeitst geolied 6 mm
AlMg3 EN AW 5754 H111     8 mm



Collisie met gereedschap/machine

De maakbaarheid is grotendeels afhankelijk van de gebruikte gereedschappen. Voor het maken van producten met een U-Vorm heeft 247TailorSteel speciale D-gereedschappen. Om overbelasting van het gereedschap te voorkomen, worden U-vormige producten tot 6 mm staal en aluminium en 5 mm RVS gebogen met het D-10 stempel. 8 mm staal, 6 mm RVS en 6 t/m 8 mm Hoog treksterkte staal worden met een R-10 stempel gebogen.

Let op: dit gereedschap beperkt het gebruik van U-vormen in het product. Om de haalbare hoogte-breedteverhouding te controleren, kunt u de afbeeldingen hieronder gebruiken.

Zijaanzicht J-10 stempel

Klik op afbeelding voor download.

download Stamp J-10



Zijaanzicht D-10 stempel

Klik op afbeelding voor download.

Download Stamp D-10



Zijaanzicht R-10 stempel

Klik op afbeelding voor download.

Download stamp R-10



Vooraanzicht stempel



247TS_Kanten_21-1



Bij producten, zoals te zien in de afbeelding, dient de flens niet langer te zijn dan 32 mm. Dit in verband met de extensie (35 mm) van de zogenaamde hoornstempels die bij dit soort producten gebruikt worden.

247TS_Kanten_22



Doosvormige producten

Om collisie met de machine te voorkomen, is de maximale hoogte bij doosvormige producten 230 mm.

247TS_Kanten_23



Dakplaten

Bij vergelijkbare platen zoals onderstaande afbeelding kunnen hoeken tot maximaal 122˚ gebogen worden.

247TS_Kanten_24



Grote/Conische radii

Grote radii of conische radii dienen gesegmenteerd aangeleverd te worden.

Producten met een dergelijke radius worden in stappen gebogen, waarbij de onderlinge afstand van de buigingen dienen te voldoen aan de regels voor ‘minimale beenlengte’.

Wanneer een radius conisch gebogen wordt met meerdere zettingen achter elkaar, dan mogen de buiglijnen die in de ‘punt’ bij elkaar komen niet overlappend getekend worden.

247TS_Kanten_25_nl



247TS_Kanten_26



247TS_Kanten_27



In rechter afbeelding ziet u de minimale maten van aanslagnokken ten behoeve van grote of conische radii.

247TS_Kanten_28



Minimale breedte buiging

Ons smalste gereedschap is 20 mm. Bij buigingen zoals in de onderstaande afbeelding dient hier rekening mee gehouden te worden. Er moet dus voldoende ruimte aanwezig zijn voor de matrijs om de buiging uit te kunnen voeren.

Vanaf een plaatdikte van 4 mm moet de breedte minimaal 22 mm bedragen.

247TS_Kanten_29_nl



Om zettingen, zoals weergegeven in onderstaande afbeelding, (in verstek) te kunnen buigen dient er een insnijding aangebracht te worden zoals aangeven door de rode lijnen.

Deze insnede heeft minimaal de breedte van het om te zetten kantje.

247TS_Kanten_30_nl







247TS_Kanten_31



Minimale ruimte tussen 2 zettingen

De gezette kantjes (hoeken) mogen niet volledig tegen elkaar aan getekend worden i.v.m. onze toleranties.

Wij adviseren:

  • Tot 3 mm plaatdikte, 0.5 mm ruimte ertussen;
  • Van 4 t/m 6 mm plaatdikte, 1 mm ruimte ertussen;
  • Van 7 t/m 8 mm plaatdikte, 1,5 mm ruimte ertussen.

247TS_Kanten_32

247TS_Kanten_33



Houd rekening met minimaal 0,5 mm tussenruimte tussen het te zetten kantje en het deel dat vlak blijft.

14. Mindestabstand zwischen zwei Vorgängen_v1



14. Mindestabstand zwischen zwei Vorgängen_v2



Aanslagen

Om een product te kunnen verwerken hebben we minimaal een aanslaglijn van
20 mm evenwijdig aan de kantlijn nodig, zie voorbeeld.

247TS_Kanten_35



Is het niet mogelijk om een rechte aanslaglijn te creëren, dan kunnen er ook nokjes toegevoegd worden. Nokjes tot maximaal 40 mm uit elkaar (één aanslag), of minimaal 200 mm uit elkaar (twee aanslagen) en minimaal 5mm breed (B). Zie afbeelding.

247TS_Kanten_36



Hemming

Bij 247TailorSteel is het mogelijk om hemmingen te laten zetten.
De aanleverspecificaties zijn als volgt:

  • Materiaal: aluminium, RVS en staal
  • Plaatdikte (T): zie tabel
  • Minimale beenlengte (H): zie tabel
  • Minimale afstand tot kanting (L1): 6 mm
  • Minimale afstand tot kanting (L2): 13 mm

Soorten hemmingen:
247TailorSteel zet alleen gesloten hemmingen.

16. Hemming_nl



247TS_Kanten_37

Deze minimale afstand tot kanting (L1 & L2) geldt ook voor kantingen die haaks op de hemming staan:

247TS_Kanten_38

247TS_Kanten_39



Materiaal Plaatdikte in mm (T)     Minimale beenlengte in mm (H)     Minimale afstand tot hemming in mm (L1)     Minimale afstand tot hemming in mm (L2)
Staal / Verzinkt staal 1,00 17,0 6 13
  1,25 15,5 6 13
  1,50 14,8 6 13
  2,00 14,0 6 13
Aluminium     1,00 17,0 6 13
  1,25 15,5 6 13
  1,50 14,8 6 13
  2,00 14,0 6 13
RVS 1,00 18,0 6 13
  1,25 16,0 6 13
  1,50 15,0 6 13



Na het hemmen is de totale hoogte 2 tot 2,5 keer de oorspronkelijke plaatdikte (B). De tolerantie A is ± 1 mm, dit kan tot gevolg hebben dat gaten niet recht tegenover elkaar zitten. Zie afbeelding "Toleranties".

Door het hemmen kunnen scheuren, afdrukken of beschadigingen ontstaan in/op het materiaal. Hier hebben wij geen invloed op.

Changelog

Datum Type wijziging Omschrijving
20-12-2024
  • Toevoeging

Toevoeging minimale plaatdiktes voor staal, RVS en aluminium
22-10-2024
  • Toevoeging

Toevoeging Inwendige Radius Haaks 10mm Alu
11-06-2024
  • Publicatie
 Publicatie van pagina
