Un angle aigu dans votre élément ? Soyez attentif !
Les clients peuvent commander chez nous relativement facilement des éléments pliés avec des angles obtus ( > 90°) et des angles d’exactement 90°. Mais qu’en est-il des angles aigus (< 90°) ? Ceux-ci requièrent un peu plus d’attention. Il ne s’agit pas seulement d’utiliser le bon rayon, mais aussi d’adapter votre conception.
Pour bien expliquer cela, nous passons par les exemples ci-dessous :
- Comment agit Sophia® avec le rayon dans vos éléments pliés ?
- Pourquoi les angles obtus et droits ne posent pas de problèmes ?
- Pourquoi les angles aigus requièrent-ils justement votre attention ?
- Comment agir avec des angles aigus ?
1. Comment agit Sophia® avec le rayon dans vos éléments pliés ?
Les éléments pliés sont toujours réalisés à partir d’une tôle plate, que l’on appelle la découpe à plat. Cette tôle plate est un peu plus courte que votre élément plié, car le métal à l’extérieur du rayon de courbure s’allonge légèrement et devient donc plus long pendant le pliage.
Si vous téléchargez un élément plié en 3D, notre logiciel en ligne Sophia® doit donc calculer la découpe à plat. Ce calcul dépend de nombreux facteurs, tels que l’angle dessiné, le matériau choisi, l’épaisseur de tôle, les paramètres possibles et l’outillage disponible.
Chez 247TailorSteel, nous tirons le rayon requis d’une base de données de dizaines de valeurs pratiques, qui est constituée à partir d’années d’expérience et d’essais méticuleux au niveau de nos presses plieuses. Avec ce rayon, nous sommes sûrs de pouvoir atteindre votre caractéristique dimensionnelle dans les limites de nos tolérances.
Notre logiciel en ligne Sophia® peut supprimer du dessin le rayon que vous avez dessiné et le remplacer par le bon rayon à partir de notre base de données. Une belle prouesse technique qui, avec le contrôle de faisabilité, nous permet de traiter des commandes à grande échelle et de manière automatisée pour les travaux de pliage tout en assurant une qualité constante.
Cependant, il existe une exception à ce fonctionnement.
La technique fonctionne pratiquement parfaitement pour les éléments pliés avec des angles obtus (supérieurs à 90º) et des angles d’exactement 90º. Pour les angles aigus, il y a d’autres points dont on doit tenir compte.
2. Pourquoi les angles obtus et droits ne posent pas de problèmes ?

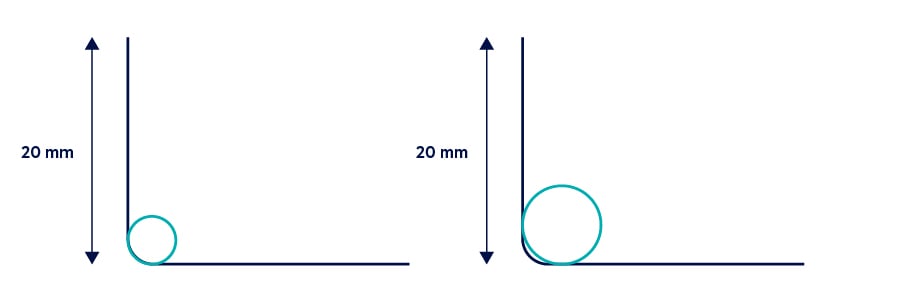

Dans le cas d’angles obtus et d’angles d’exactement 90º, un rayon légèrement plus petit ou plus grand n’a pratiquement jamais d’influence sur les longueurs de jambes de votre produit. L’illustration ci-dessous le montre bien.
L’illustration ci-dessus montre que si nous utilisons un rayon plus grand, les longueurs des jambes restent identiques. Et généralement, la longueur du rayon n’a pas d’influence. C’est plutôt la longueur des jambes qui varie.
N.B. : la différence entre les rayons ci-dessus est exagérée pour montrer clairement que les ailes restent égales. Dans la pratique, notre rayon est beaucoup plus proche du rayon que vous avez dessiné.
3. Pourquoi les angles aigus requièrent-ils votre attention ?

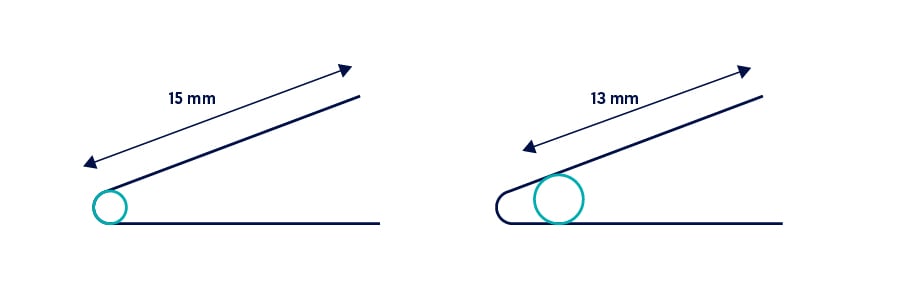

Dans le cas d’un angle aigu, un rayon légèrement plus petit ou plus grand a beaucoup d’influence sur la longueur des jambes. Examinez l’exemple ci-dessous :
L’image ci-dessus montre que la longueur des jambes devient tout d’un coup plus courte pour un rayon plus grand, et il s’agit en outre d’un produit relativement simple.
Vous avez un élément plié avec (au moins) un pliage aigu et de nombreux autres pliages ? Dans ce cas, la totalité de l’élément plié est sensible à cet écart, la taille restante encaissant en général le plus gros coup. Nous illustrons notre propos ci-dessous à l’aide d’un exemple. Reportez-vous à l’illustration suivante.
La partie en rouge du pliage aigu se trouve dans le dessin initial, mais elle disparaît après l’application d’un rayon réalisable. Cela signifie que la longueur de la partie rouge est retranchée de la longueur totale.
Sur le papier, la longueur totale doit être de 200 + 200 + 200 + 200 + 100 = 900 mm. Dans la pratique, elle n’est donc « que » de 880 mm.
Mais quelle partie devient alors plus courte ? Il ne s'agit pas de la partie autour du pliage aigu, mais d’une des longueurs qui est placée en dernier.

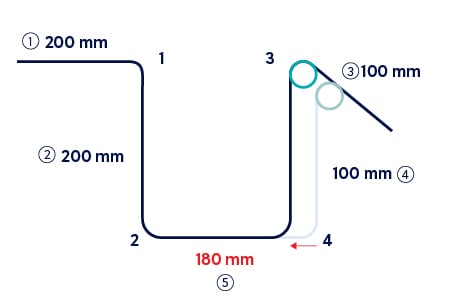

L’illustration ci-dessous montre ce qui arrive :
- Le pliage 1 est effectué de telle sorte que l’aile 1 a une longueur de 200 mm.
- Le pliage 2 est effectué de telle sorte que l’aile 2 a une longueur de 200 mm.
- Le pliage 3 est effectué de telle sorte que l’aile 3 a une longueur de 100 mm.
- Le pliage 4 est effectué de telle sorte que l’aile 4 a une longueur de 200 mm.
Le résultat est que l’aile 5 (la taille restante) atteint une longueur de 180 mm au lieu de 200 mm. L’écart dans la caractéristique dimensionnelle ne se situe donc pas au niveau du pliage aigu, mais à un autre endroit de votre élément.
4. Comment agir avec des angles aigus ?
Si vous ne dessinez pas un pliage aigu avec notre rayon, nous allons devoir modifier le rayon. Ceci a une influence sur la longueur, la largeur ou l’angle de la géométrie de votre élément. Nous ne savons pas cependant ce qu’il est préférable de modifier. Vous êtes le seul à le savoir.
C’est pourquoi il est important que pour un pliage aigu, vous cherchiez d’abord quel rayon nous utilisons (vous le trouverez ici), puis que vous fassiez un choix quant à la solution qui convient le mieux à votre situation :
- Modifier la longueur
- Modifier la largeur
- Modifier l’angle
Ci-dessous, nous expliquons chaque solution à partir d’un exemple pratique qui vous permet de vous faire une bonne idée des possibilités.
Reportez-vous à l'illustration ci-dessous.

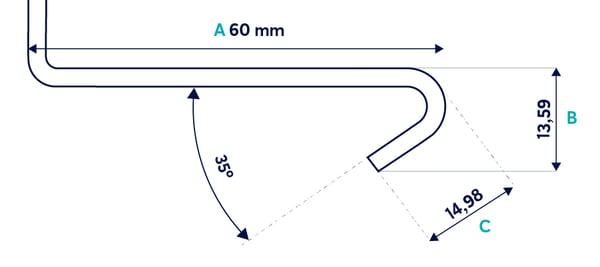

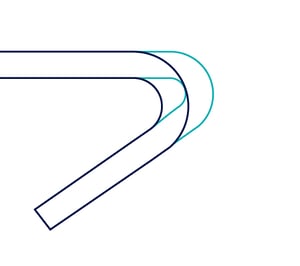

Ce pliage aigu est demandé avec un rayon de 2 mm. Cependant, nous devons utiliser un rayon interne de 1,14 mm pour atteindre la caractéristique dimensionnelle. À partir de là, vous pouvez modifier soit la longueur, soit la largeur, soit l’angle.
4.1 Modifier la longueur

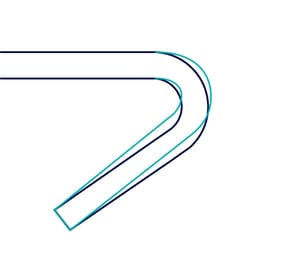

Avec cette option, le rayon se décale un peu plus dans l’angle (1,14 mm est en effet plus petit que 2 mm). Ceci entraîne un allongement des deux jambes du pliage.

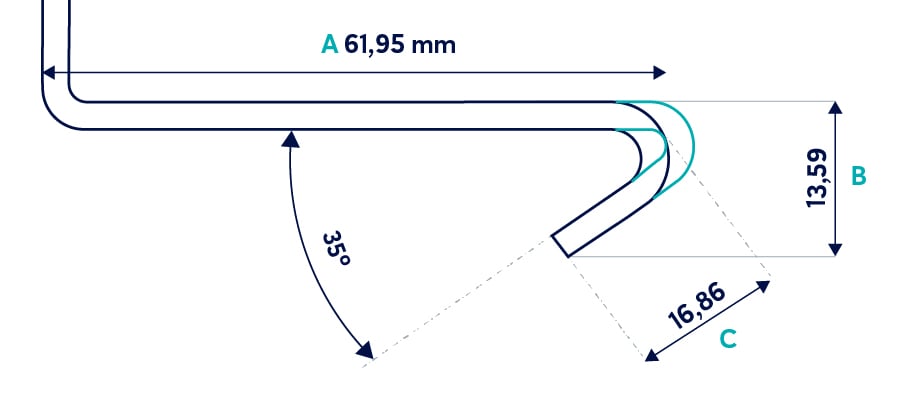

Ci-dessous, vous voyez ce qui change et avec quelles dimensions cela se produit.
Cette option est la mieux adaptée lorsque principalement l’angle et surtout la largeur de la lèvre sont importants. Par exemple lorsque vous devez ajuster celle-ci au-dessus d’une autre partie.
4.2 Modifier la largeur
Avec cette option, le rayon reste à sa place et les deux jambes conservent leur longueur. Cela signifie que la largeur du pliage devient plus petite.

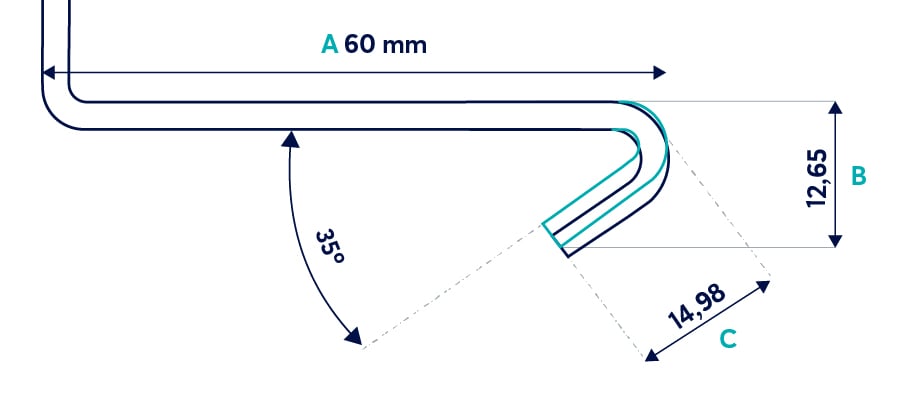

Ci-dessous, vous voyez ce qui change et avec quelles dimensions cela se produit.
Cette option est la mieux adaptée lorsque la largeur de la lèvre n’est pas importante, mais bien la longueur et l’angle. Par exemple lorsque le côté A doit rentrer quelque part.

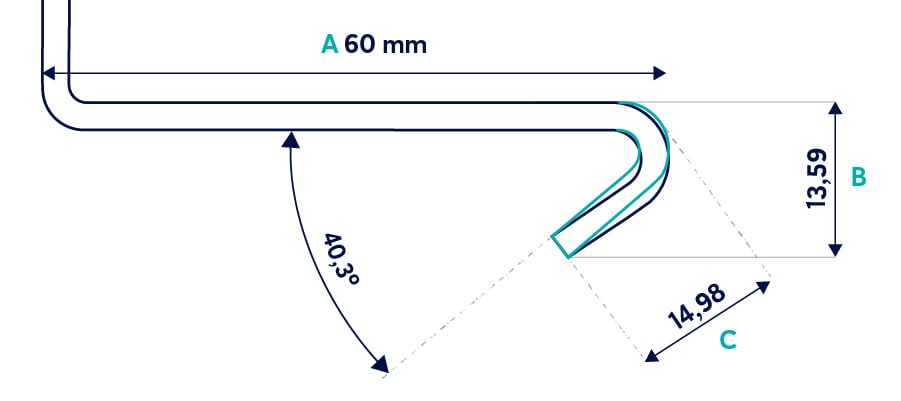

4.3 Modifier l’angle
Avec cette option, le rayon reste à sa place et la longueur des deux jambes ainsi que la largeur sont conservées. Cela signifie que l’angle du pliage devient plus grand.
Ci-dessous, vous voyez ce qui change et avec quelles dimensions cela se produit.
Cette option est la mieux adaptée lorsque l’angle de la lèvre n’a pas de fonction importante, mais bien la longueur des longueurs A et C. Pensez à un tiroir qui doit rentrer quelque part et l’angle aigu est utilisé pour avoir une poignée.
La meilleure option pour votre élément dépend entièrement de votre situation et de l’usage auquel est destiné votre produit. Il s’agit d’un choix que nous ne pouvons pas faire pour vous, mais avec cet article de blog, nous espérons que cet article vous aura été utile.
Des questions sur les pliages aigus ?
Vous avez encore des questions à ce sujet ? Dans ce cas, n’hésitez pas à prendre contact avec nous.
