Les 5 principales erreurs de conception dans Sophia®

Chaque jour, des milliers de pièces sont téléchargées dans Sophia®. Bien que la grande majorité d'entre elles soient commandées sans difficulté, nous recevons également des fichiers contenant des pièces qui ne sont pas entièrement dessinées conformément à nos directives et qui ne peuvent donc pas être fabriquées sur nos machines.

Dans cet article, nous partageons les cinq erreurs de conception les plus courantes pour les tubes ronds et les profilés creux et nous vous expliquons comment les éviter.

NB : Dans cet article, nous parlons de « erreurs de conception » pour plus de simplicité. Nous sommes conscients que votre dessin n'est pas nécessairement erroné, mais qu'il ne répond tout simplement pas à nos spécifications de livraison.

1. Utilisation de différentes épaisseurs de paroi

L'un des problèmes les plus courants est que plusieurs épaisseurs de paroi différentes sont dessinées dans un même tube ou profilé creux. Comme nous ne pouvons pas découper des parties de parois plus fines que l’épaisseur réelle, nous ne pouvons pas traiter ces demandes. Il est donc important que chaque tube ou profilé creux de votre conception ait une épaisseur de paroi uniforme sur toute sa longueur.

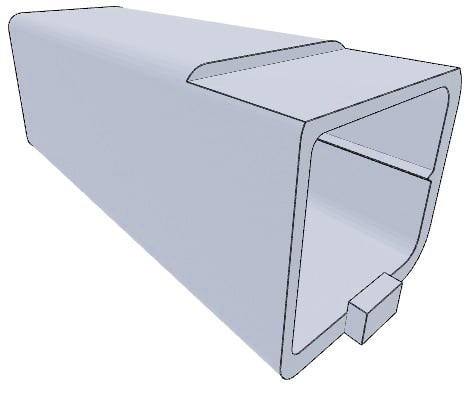

Vous trouverez ci-dessous des erreurs courantes dessinées dans un tube.

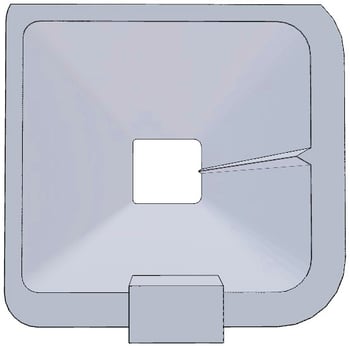

La paroi gauche ci-dessus est plus fine que les trois autres parois, la languette dans la paroi inférieure est dessinée plus épaisse que la paroi du tube initial, la paroi droite comporte une soudure dessinée* et la paroi supérieure comporte une section plus fine.

*Il n’est pas nécessaire de dessiner une soudure vous-même. Il vous suffit de l'indiquer dans Sophia®. Vous trouverez la marche à suivre dans notre blog.

2. Chanfrein dans le contour

Notre logiciel en ligne part du principe que les lignes de coupe sont réalisées en 2D (à la verticale). Si vous dessinez une ligne en 3D (en biais), Sophia® la convertit alors en 2D et utilise l'extérieur de la paroi comme guide. Il en résulte que votre pièce peut être plus petite et présenter une coupe différente. Veuillez donc en tenir compte dans votre conception.

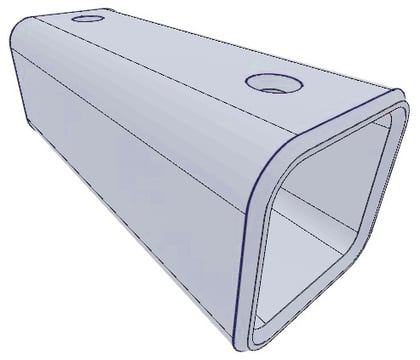

Dans l'image ci-dessus, vous pouvez voir deux formes de chanfreinage que nous ne traitons pas de manière standard. Il s'agit du chanfreinage sur les bords des tubes et des gaines et de la découpe de trous fraisés (dans l'illustration au-dessus de la gaine).

NB : Bien que nous utilisions par défaut la découpe laser de tubes en 2D, les découpes en 2,5D et 3D sont souvent possibles sur demande.

3. Arrondi dans le contour

Si un contour biseauté peut encore être réalisé avec la découpe laser 3D de tubes, de nombreux contours arrondis ne sont pas possibles. Par exemple, parce que le laser ne peut pas couper parallèlement à travers une paroi complète, que l'intensité du laser ne peut pas être ajustée avec autant de précision pendant la découpe et qu'un tube ne peut tout simplement pas être placé à la verticale dans la machine.

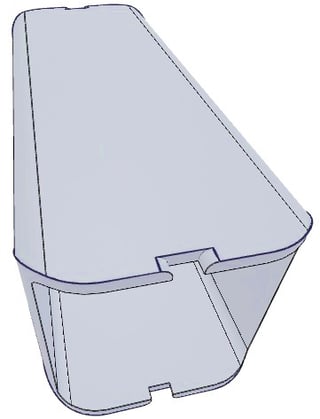

L'image ci-dessus montre deux types d'arrondis qui ne sont pas possibles.

Pour être clair, il existe des arrondis qui sont tout à fait réalisables. Pensez par exemple à la création d'un rayon lorsque le laser coupe perpendiculairement à travers une paroi.

4. Pas de rayon intérieur (correct)

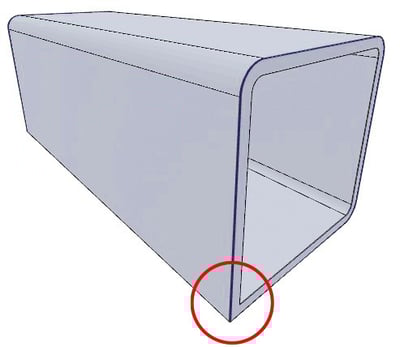

Sophia® ne reconnaît les tubes que si chaque angle a un rayon. Il arrive souvent que trois angles aient un rayon et un angle n'en ait pas. Vous pouvez le voir dans l'image ci-dessous. L'angle en bas à gauche n'a pas de rayon.

Les rayons sont souvent oubliés. Il arrive également que le rayon n'ait pas les bonnes dimensions. Veillez à ce que chaque angle ait un rayon et que celui-ci soit dessiné conformément à nos directives :

Acier et acier inoxydable :

• Rayon extérieur : épaisseur de paroi x 2
• Rayon intérieur : épaisseur de paroi x 1

Aluminium :

• Rayon extérieur : maximum 0,6 mm
• Rayon intérieur : 0 mm (angle droit)

5. Gravure contre ligne de coupe

Sophia® peut distinguer les lignes de gravure des lignes de coupe, mais pas si la gravure est dessinée contre ou à travers une ligne de coupe. Dans ce cas, le logiciel considère les deux lignes comme identiques. Il en résulte que l'ensemble est coupé.

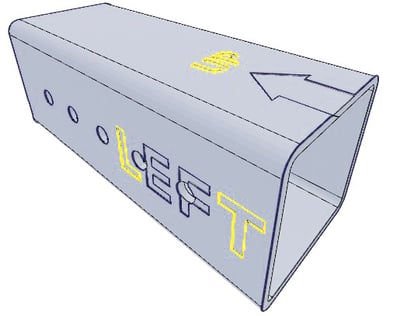

Dans l'image ci-dessous, vous voyez des lignes jaunes (gravures) et des lignes noires (lignes de coupe). Les lettres  E et F sur la paroi gauche et la flèche en haut sont à l'origine des gravures. Comme elles touchent respectivement le bord de coupe des trous et la section transversale, elles seront entièrement découpées au lieu d'être gravées.

La seule solution consiste à dessiner les lignes séparément. Cela signifie généralement qu'une gravure doit être légèrement déplacée, réduite ou complètement supprimée.

Vous avez des questions sur le dessin de tubes et de profilés creux pour Sophia® ?

Vous avez des questions à ce sujet ? N'hésitez pas à nous contacter.
