De ideale positionering van uw onderdeel in tekeningen

Het lijkt een klein detail: de manier waarop uw onderdeel gepositioneerd is in een tekening. Maar een ‘onjuiste’ positionering kan in Sophia® zorgen voor foutmeldingen en te hoge offertes.
In deze blog vertellen we u daar meer over en vooral hoe u dat voorkomt.

1. Wat bedoelen we met positionering?

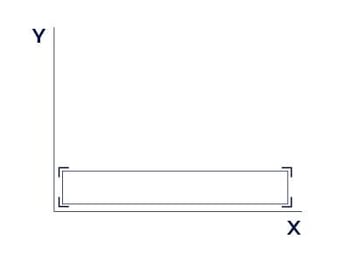

Als u een 2D-ontwerp maakt in uw tekensoftware, is dit ontwerp automatisch gepositioneerd ten opzichte van een X- en Y-as. Bijvoorbeeld zoals hieronder.

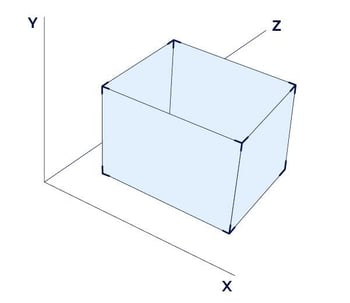

Een 3D-ontwerp wordt gepositioneerd ten opzichte van een X-, Y- en Z-as:

De positionering van uw onderdeel betekent dus niets anders dan de positie van uw onderdeel ten opzichte van de assen.

2. Gevolgen van een schuine positionering

Sophia® gebruikt deze assen om de positie van uw onderdeel te lokaliseren, te analyseren en ze tekent er een zogenaamde, rechthoekige ‘bounding box’ omheen. Op basis van dat kader wordt ruimte gereserveerd binnen de nesting van de plaat.

Maar Sophia® kan schuin getekende onderdelen niet recht zetten.

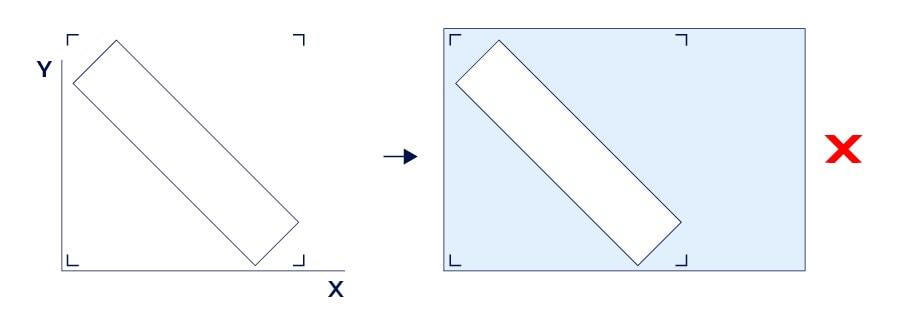

Dus positioneert u een onderdeel scheef ten opzichte van het 0-punt in uw tekening? Dan wordt het gereserveerde kader groter dan wellicht nodig is. En dat kan leiden tot twee problemen:

1. Het onderdeel past niet
2. Het onderdeel neemt onnodig veel ruimte in

2.1 Onderdeel past niet

Ten eerste kan het gebeuren dat Sophia® denkt dat het onderdeel niet in een plaat past. Het volgende voorbeeld maakt dit duidelijk.

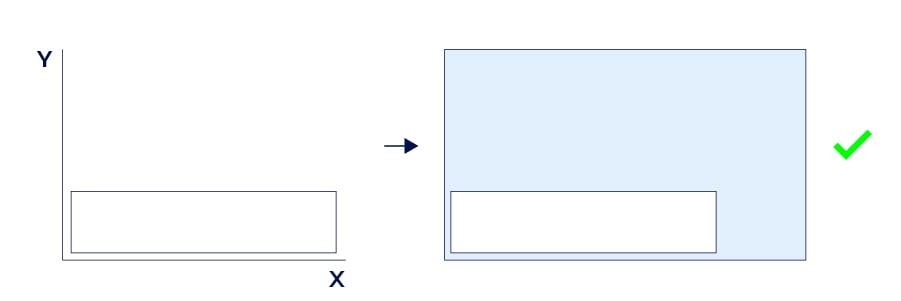

De meest voorkomende, maximale afmeting bij plaatwerk is 2.980 x 1.480 mm. Stel dat u een strip van 2.200 mm heeft, dan zou deze gewoon moeten passen over de lengte.

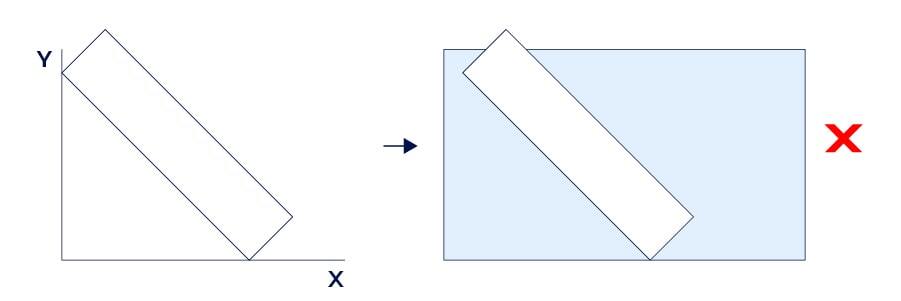

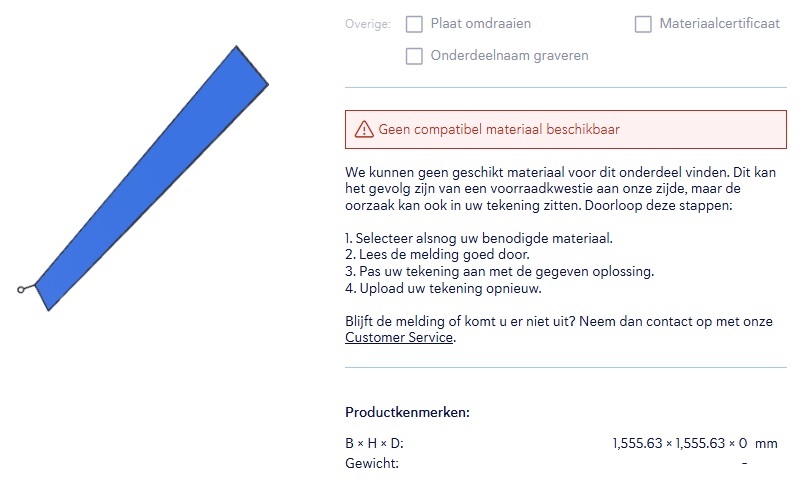

Maar positioneert u deze strip schuin in uw tekening? Dan positioneert Sophia® de strip ook schuin in een plaat. Het gevolg is dat de strip te groot lijkt en Sophia® u onderstaande melding geeft:

Er kunnen meerdere oorzaken ten grondslag aan deze melding liggen. Maar:

• Is uw onderdeel na het inladen schuin gepositioneerd (zoals hierboven) en,
• Ziet u bij ‘Productkenmerken’ dat de breedte en hoogte maten onze maximale lengtes (2.980 x 1.480 mm) overschrijden?

Dan is de kans groot dat u dit eenvoudig oplost door het onderdeel horizontaal* te positioneren in uw tekensoftware en de tekening opnieuw te uploaden.

Bij 3D-kantdelen berekent Sophia® eerst de plaatuitslag. Is uw kantdeel recht gepositioneerd ten opzichte van de assen? Dan is de uitslag ook recht. Is uw onderdeel schuin getekend? Dan is de plaatuitslag ook schuin gepositioneerd. Echter, het komt geregeld voor dat een schuin gepositioneerde plaatuitslag van een kantdeel juist beter past in de nesting van de plaat. Dit verschilt sterk per vorm.

2.2 Onderdeel neemt onnodig veel ruimte in

Ten tweede kan het gebeuren dat het onderdeel volgens Sophia® wel in de plaat past, maar dat het meer ruimte inneemt dan nodig. Dit geeft niet zozeer een foutmelding, maar kan wel extra kosten met zich meebrengen. Zie onderstaande afbeelding ter illustratie:

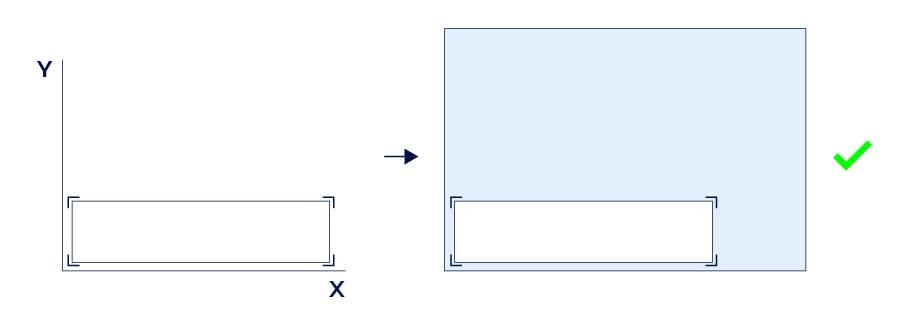

Stel dat de strip hierboven een afmeting van 1.800 x 100 mm heeft, dan is het totale benodigde oppervlak bij een hoek van 45 graden ongeveer 1,86 m². Terwijl als deze losse strip horizontaal wordt gepositioneerd, er slechts 0,22 m² wordt gereserveerd.

Bestelt u meer van deze schuine onderdelen? Dan wordt de nesting wel efficiënter, maar behaalt u nog altijd niet de optimale nestinggraad die u bij horizontale positionering wel zou halen.

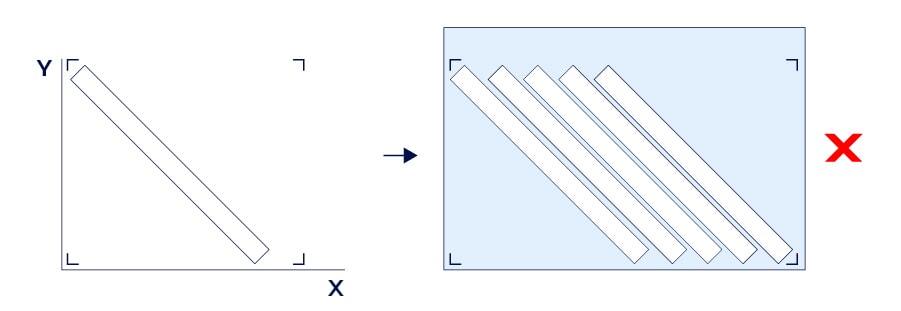

Ter illustratie:

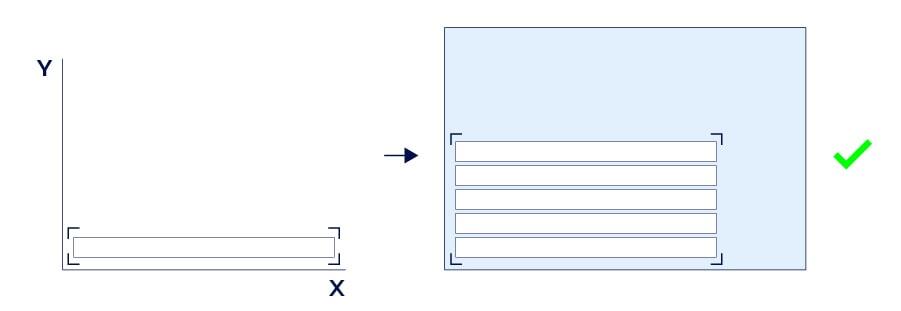

Bij vijf van deze schuin gepositioneerde strips naast elkaar is het totale benodigde oppervlak ongeveer 2,7 m². Terwijl als deze losse strips horizontaal naast elkaar worden gepositioneerd er 1,02 m² wordt gereserveerd.

De voorbeelden laten zien dat er aanzienlijk minder ruimte van de plaat wordt gebruikt. Een horizontale positionering levert dan ook een lagere prijs* op dan een schuine positionering. Bij grote orders kan dit tot zelfs duizenden euro’s schelen!

*Er zijn uitzonderingen, maar die hangen dan meestal samen met andere factoren zoals gekozen materiaal.

Wanneer u een 3D-kantdeel uploadt, maakt Sophia® eerst de bijbehorende plaatuitslag. Staat het kantdeel recht ten opzichte van de assen, dan wordt ook de uitslag recht geplaatst. Is het onderdeel schuin getekend, dan volgt de uitslag die hoek. Soms blijkt juist zo’n schuine uitslag beter te passen binnen de nesting. Wanneer precies? Dat hangt af van de vorm.

Een horizontale positionering betekent trouwens niet alleen een potentiële lagere prijs, maar ook dat we onderdelen beter kunnen nesten, eerder een plek kunnen geven én sneller kunnen verwerken. Daarmee kan het zelfs een positieve invloed hebben op de levertijd.

3. Dus: zorg voor een horizontale positionering!

Een horizontale positionering stelt Sophia® beter in staat om uw onderdeel zo efficiënt mogelijk te nesten. En dat kan leiden tot voordelen als:

• Minder foutmeldingen
• Betere pasvormen
• Kostenreductie
• Snelle leverdatum

Over het algemeen geldt bovenstaande, maar er komen uitzonderingen voor. Met name bij 3D-kantdelen.
