Commander des profilés de construction dans Sophia®

Happy Feature Friday!

Sur demande de nombreux clients, vous pouvez désormais commander, en plus des tôles, tubes carrés et rectangulaires et tubes ronds, également des profilés. Dans ce Feature Friday vous découvrez les profilés disponibles et leur configuration dans Sophia®.

Quels sont les profilés que vous pouvez faire fabriquer sur mesure ?

Voici les profilés disponibles :

• Profilés en H (HEA et HEB)
• Profilés en I (IPE)
• Profilés en U (UPE et UNP)
• Profilés en L (cornières à ailes égales ou inégales)
• Profilés en T

Dans notre aperçu des matériaux, vous pourrez voir précisément quels matériaux et dimensions sont disponibles.

Comment télécharger un dessin avec profilés dans Sophia® ?

Créez un nouveau projet et téléchargez votre dessin 3D. Peu importe que ce dessin comporte un ou plusieurs profilés ou même représente un assemblage complet.
Le téléchargement, notamment de grands projets, peut durer plus longtemps que d’habitude étant donné que l’identification des profilés est plus complexe.

Ci-dessous vous pouvez voir comment un assemblage d’un de nos clients (VyTech) est représenté dans Sophia®.

Sophia® reconnaît automatiquement les profilés :

• s’ils sont disponibles dans notre assortiment et
• s’ils sont dessinés conformément aux normes de l’industrie* ou
• si l’élément provient de la bibliothèque de tubes 247TailorSteel pour Solid Edge (développé en collaboration avec Percall Group).

* Les profilés en L doivent être dessinés conformément à EN 10056-1, les profilés en H, I et U conformément à EN 10365 et les profilés en T conformément à EN 10055.

Le matériel que vous souhaitez n'est pas disponible ? Veuillez contacter notre service clientèle.

Si Sophia® ne reconnaît pas le profilé, une notification « Pièce non reconnue » s’affichera. Ceci peut donc signifier que nous ne proposons pas ce profilé ou que celui-ci n’a pas été dessiné selon les normes de l’industrie. Contrôlez votre dessin, rectifiez-le et téléchargez-le à nouveau dans Sophia®.

Après le téléchargement vous pourrez sélectionner le métal désiré (et disponible) par profilé. Nous découpons sur mesure les profilés pour les matériaux suivants :

• Profilés en acier
• Profilés en aluminium
• Profilés en inox

Les dimensions sont extraites de votre fichier STEP. Vous devez sélectionner l’épaisseur vous-même.

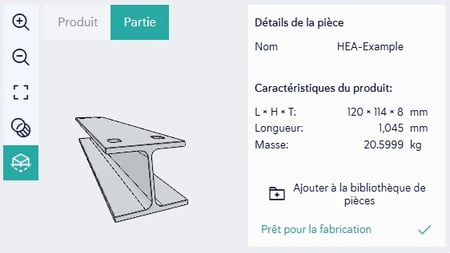

Vous pouvez visualiser chaque élément en 3D. Une fois tout configuré, vous passez à la demande de devis.

Attention : Sophia® crée des devis normalement nettement en moins d’une minute. Pour les profilés, le calcul peut durer plus longtemps car leur forme « ouverte » demande davantage de puissance de calcul. Vous pouvez faire trois choses.

1. Vous attendez, en laissant la fenêtre ouverte.

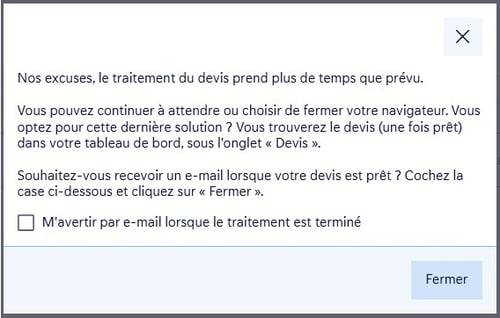

2. Après une minute, un pop-up apparaît avec une case à cocher. Si vous cochez la case et appuyez sur « Fermer », vous recevrez un e-mail dès que votre devis est prêt.





3. Vous pouvez également fermer la fenêtre et regarder plus tard si le devis est prêt. Vous trouverez alors le document dans l’onglet « Devis » de votre tableau de bord.

Spécifications de livraison importantes

En règle générale, les mêmes spécifications de livraison que pour la coupe laser de tubes s’appliquent aux profilés. Certaines directives les concernent cependant spécifiquement. Vous les trouverez ici.

Tenez également compte des points suivants.

❌ La fonctionnalité qui vous permet dans Sophia® de faire graver le nom d’élément sur une pièce ne fonctionne pas pour les profilés. Les marquages et gravures à des fins d’identification qui sont dessinés à l’avance dans votre fichier sont toutefois gravés.

❌ La découpe laser 3D de profilés n’est pas possible. Si vous avez précisé dans votre dessin qu’il faut une découpe 3D des profilés, Sophia® changera alors ceci automatiquement en une découpe 2,5D. Le mieux c’est que vous dessinez tout vous-même en 2,5D. Découvrez ici plus d’informations sur les différences entre les découpes laser 3D et 2,5D.

⚠ Les écarts et tolérances pour les matériaux de profilés sont plus importants que ceux des tubes. En pratique, ceci ne pose généralement pas de problèmes. Mais c’est tout de même bon à savoir.

⚠ Lorsque nous découpons des trous au laser dans vos profilés, des particules de métal fondu peuvent se retrouver sur la partie du profilé située en dessous du trou. Ces particules se solidifient ensuite et forment ce qu’on appelle des scories métalliques. Nous ne les éliminons pas.

Des questions sur les profilés dans Sophia® ?

Cette fonctionnalité est en constante amélioration. Certaines coupes obliques complexes ne sont pas encore supportées. Nous mettons tout en œuvre pour rendre ceci possible dans le futur. En attendant, nous vous conseillons d’en tenir compte quand vous élaborez vos dessins. Nous nous efforçons également d’améliorer continuellement la vitesse. Le téléchargement, en particulier pour les grands projets, peut être plus long que d’habitude en raison de la complexité de l’identification des profilés.

Avez-vous des questions ou des remarques ? Veuillez alors prendre contact avec nous pour que nous puissions vous aider et optimiser la fonctionnalité.
