Le chanfreinage ou fraisage de trous de vis
Supposons que vous ayez en tête un élément que vous souhaitez faire découper au laser et/ou plier. Cet élément comprend aussi un ou plusieurs trous que vous souhaitez faire chanfreiner, ou fraiser comme l’on dit couramment. Chez 247TailorSteel, nous pouvons effectuer pour vous la découpe laser, le pliage et la réalisation de trous. Le fraisage, ou chanfreinage, est une finition que vous devez ensuite effectuer vous-même. Dans ce blog, nous vous expliquons ce dont vous devez tenir compte lors du traçage des trous pour Sophia®.
Le chanfreinage d’un trou
Le noyage par fraisage est appelé chanfreinage. Chanfreiner consiste à donner à un trou un bord en biseau. Le trou est alors élargi par le dessus dans une forme conique. Ceci est réalisé la plupart du temps pour que la tête d’une vis ne dépasse pas de la surface. Les vis peuvent alors ensuite être dissimulées élégamment, lors de la finition du produit.
Illustration 1. Vis noyée par chanfreinage dans une tôle
Découpe laser et chanfreinage de trous
Chez 247TailorSteel, nous travaillons avec des découpeuses laser CNC. Étant donné que les découpeuses laser découpent tout droit vers le bas, un trou sera découpé avec un diamètre égal sur le dessous et le dessus. Si vous souhaitez chanfreiner, ou fraiser les trous après la découpe laser, il est important pour vous de tenir compte des aspects suivants dans le dessin technique.
A. Tracez avec le plus petit diamètre
Il est préférable de dessiner un trou avec un diamètre égal. N’oubliez pas qu’il s'agit alors du plus petit diamètre du trou chanfreiné prévu.
B. Le plus gros ou le plus petit diamètre sur le dessus ?
Lorsque vous voulez intégrer un trou chanfreiné dans le dessin technique, il est important de savoir que Sophia® se base sur le diamètre du trou sur le dessus de la tôle. Dans Sophia®, vous reconnaissez le dessus à la surface bleue.
Si vous dessinez ici le plus gros diamètre, ce qui semble très logique car le plus gros diamètre d'un trou chanfreiné se trouve sur le dessus, ce trou ne pourra plus être réduit après la découpe pour son chanfreinage. Lorsque vous vous basez sur le plus petit diamètre, vous avez la possibilité de réaliser un trou chanfreiné avec votre propre finition. Conclusion : dessinez par conséquent le plus petit diamètre du trou, comme défini en tant que « diamètre inférieur » sur l’illustration 2.
Illustration 2. Diamètre supérieur et inférieur
C. L’option « retourner la tôle »

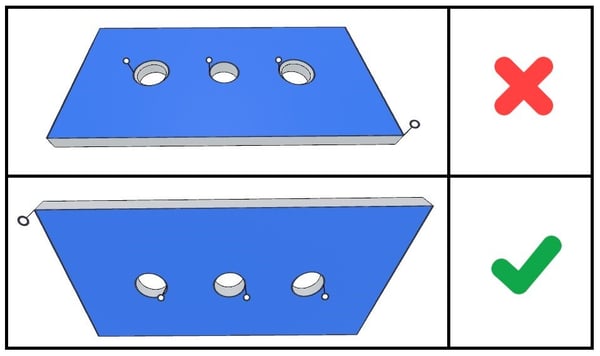

Dans Sophia®, vous pouvez également utiliser l’option « retourner la tôle ». Le plus petit diamètre se retrouve alors sur le dessus. Pour en savoir plus, lisez le Feature Friday.
Attention :
-
Si des trous sont dessinés et que la tôle est retournée, le cercle du gros trou ne doit pas toucher le bord du produit. Une distance minimale s’applique à cet effet ! Consultez les directives pour la découpe laser de tôles.
-
S’il y a des trous chanfreinés des deux côtés de la tôle dans votre dessin, cette astuce ne fonctionnera pas. Vous devrez supprimer du dessin la partie fraisée. Il s’agit par ailleurs toujours de l’option la plus sûre.
