Indiquer la face du cordon de soudure pour des profilés tubulaires dans Sophia®

Happy Feature Friday!

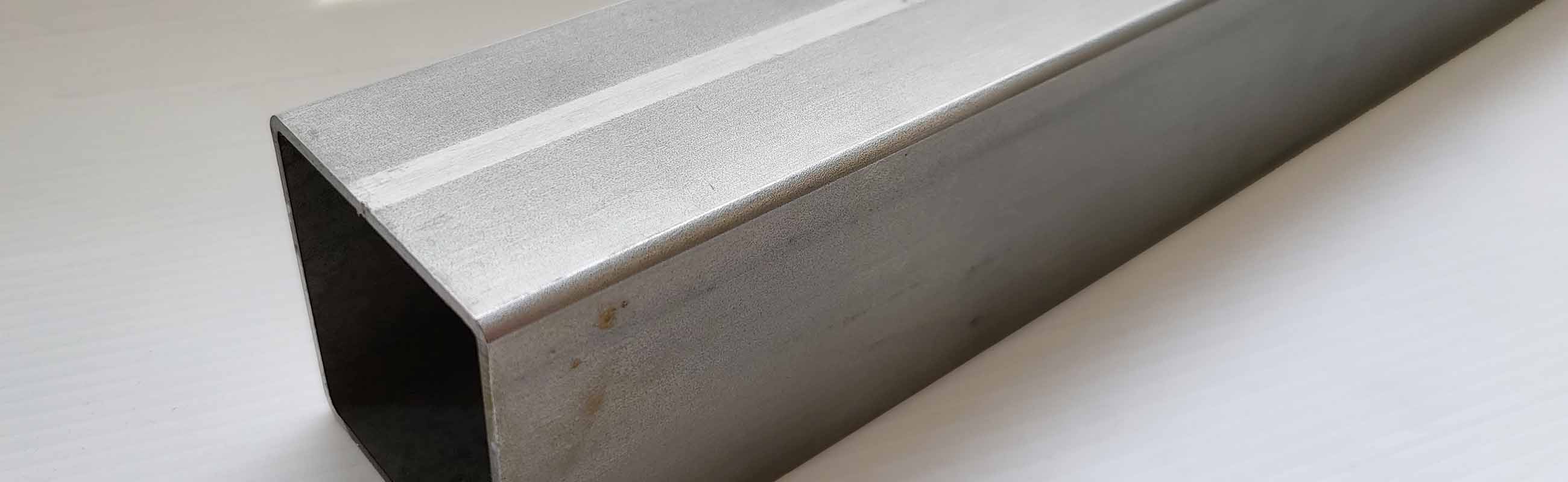

La plupart des profilés tubulaires rectangulaires en acier et en inox sont des tubes soudés longitudinalement. Cela signifie qu’ils disposent sur une seule face d’un cordon de soudure, dans le prolongement du profilé. Il existe différentes raisons pour lesquelles vous souhaitez, en tant qu’ingénieur, déterminer vous-même sur quelle face du tube doit se trouver ce cordon de soudure.

Dans notre blog, nous partageons ces raisons et nous vous montrons étape par étape comment effectuer cette opération dans Sophia®. Auparavant, vous deviez soumettre un dessin à cet effet auprès de notre Service clientèle. Ce n’est plus nécessaire à présent !

Pourquoi déterminer vous-même sur quelle face va se trouver le cordon de soudure ?

En résumé, il existe quatre principales raisons :

• Esthétique
• Doubles soudures
• Charge mécanique
• Sensibilité à la corrosion

La principale raison est d’ordre esthétique. Souvent, les clients souhaitent que le cordon de soudure se retrouve du côté non visible, afin que l’élément présente un aspect net et homogène du côté visible.

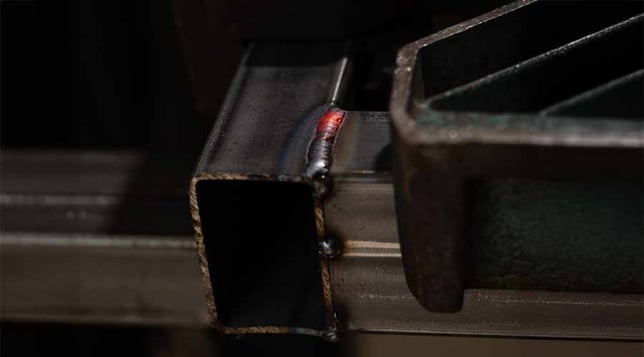

Par ailleurs, les ingénieurs souhaitent souvent éviter les doubles soudures sur une face. En orientant la face avec cordon de soudure vers un autre côté, la face sans cordon de soudure peut être utilisée pour souder le profilé tubulaire sur un autre élément.

De même, la face avec le cordon de soudure est généralement moins résistante que les faces sans cordon de soudure. C’est la raison pour laquelle les ingénieurs préfèrent souvent conserver la face avec cordon de soudure en dehors du sens de contrainte principale.

Enfin, le cordon de soudure est plus sensible à la corrosion que le reste du matériau. C’est pourquoi dans une construction extérieure, la face avec un cordon de soudure est souvent placée sur le dessous ou l’intérieur de l’ensemble, de sorte qu’elle soit exposée moins rapidement à l’humidité et que la corrosion apparaisse moins rapidement.

Comment indiquer dans Sophia® sur quelle face doit se trouver le cordon de soudure ?

Pour ce faire, vous devez suivre les étapes ci-dessous.

(1) Ouvrez l'élément dans la représentation 3D de Sophia®.

(2) Sélectionnez le matériau souhaité.

N.B. : Dans Sophia®, vous pouvez indiquer une face uniquement pour l’acier et pour l’acier inoxydable, pas pour l’aluminium. Les profilés tubulaires en acier et en inox sont réalisés généralement en pliant quatre fois une tôle et en soudant entre elles les extrémités. C’est ainsi qu’apparaît le cordon de soudure. Quant à eux, les profilés tubulaires en aluminium sont extrudés. Ils sont compressés sous haute pression à travers une filière tubulaire et ne présentent donc aucun cordon de soudure.

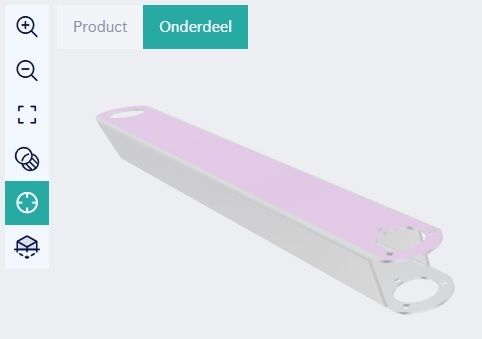

(3) Cliquez à gauche dans la légende sur l'icône de cordon de soudure (affichée en bleu turquoise ci-dessous).

(4) Sélectionnez la ou les faces sur lesquelles doit se trouver le cordon de soudure. Les faces sélectionnées apparaissent en rose.

N.B. : dans le cas de profilés tubulaires carrés, il vous suffit de sélectionner une seule face. Deux faces, dans le cas de profilés tubulaires rectangulaires. Ceci est dû au fait que le cordon de soudure dans les profilés tubulaires rectangulaires se trouve alternativement sur le côté court et sur le long côté. En sélectionnant l’une des deux faces, nous pouvons en tout cas faire en sorte que le cordon de soudure se trouve sur l’une des deux faces sélectionnées par vos soins.

(5) Confirmez la sélection en appuyant sur « Confirmer ». Les faces apparaissent alors en bleu turquoise. C’est également le cas dans la représentation analytique.

Vous souhaitez modifier ou annuler la sélection ?

Vous souhaitez finalement sélectionner une autre face ? Aucun problème. Cliquez à nouveau sur l’icône de cordon de soudure et sélectionnez de nouveau la ou les faces souhaitées.

Pour les profilés tubulaires carrés, la face précédemment choisie est automatiquement désélectionnée. Dans le cas de profilés tubulaires rectangulaires, la sélection de la face opposée est annulée automatiquement.

Après votre nouvelle sélection, cliquez une fois de plus sur « Confirmer » pour enregistrer le paramètre.

Vous avez attribué une ou deux faces avec cordon de soudure à un élément ? Dans ce cas, les faces peuvent encore être modifiées ; mais la fonction pour cet élément ne peut plus être supprimée. Ceci est dû au fait que de toute manière, les profilés tubulaires sont délivrés avec cordon de soudure. La désactivation de cette fonction n’a pas d’utilité pratique.

Vous avez des questions sur la sélection de cordons de soudure dans Sophia® ?

Nous réalisons ce Feature Friday afin que vous puissiez travailler encore plus facilement et efficacement avec Sophia®. Merci de votre lecture et à bientôt pour un prochain Feature Friday. Vous avez encore des questions ? Dans ce cas, prenez contact avec nous.
