Collision (profilé en U) : livraison à plat

Lors du pliage de métal, une collision peut se produire. Cela signifie que pendant le pliage, le produit heurte l’outil. Par le biais de ce blog, vous allez savoir dans quelles situations une collision peut se produire, comment vous en êtes averti(e) et ce que vous pouvez faire pour améliorer la faisabilité de votre commande.

La faisabilité d’un produit plié dépend en grande partie des outils utilisés dans la presse plieuse. Une collision peut se produire notamment lors de la réalisation d’un profilé en U. Un profilé en U est une tôle usinée en forme de U qui connaît de nombreuses applications générales. Ainsi, il est utilisé par exemple pour le renforcement de bords ou en tant que fixation pour des panneaux sandwich ; le profilé en U est alors fixé au sol et le panneau est placé sur le profilé. Pendant votre demande de devis dans Sophia®, votre produit fait l’objet d’un contrôle des collisions. Si le pliage est impossible, Sophia® délivre un message d’erreur 1400.

Pas de message, mais bien livré à plat ?

Il peut arriver que le contrôle de faisabilité fasse apparaître une collision et que vous ne receviez pas de message d’erreur 1400 concernant le problème. Ceci provient généralement d’une erreur de dessin dans le fichier. De ce fait, Sophia® ne détecte pas la collision. La collision n’est alors reconnue que lors du contrôle par la programmation. Après avoir placé la commande, vous recevez dans ce cas un rapport de faisabilité de la part de 247TailorSteel ; vous pouvez ensuite toujours modifier votre dessin et effectuer de nouveau une commande.

Dans le pire des cas, l’opérateur/opératrice ne constate cette restriction que lorsqu’il ou elle veut plier le matériau. Dans ce dernier cas, le choix consiste à livrer le produit (partiellement) plat. Le client/la cliente doit effectuer le pliage après-coup, en interne. Si la collision est constatée après réception de la confirmation de commande au cours de la programmation, des solutions vous sont proposées dans le rapport de faisabilité afin de modifier le produit : commander en laissant l’aile plate, dessiner un pliage manuel ou commander complètement plat.

Commander en laissant l'aile plate

L’apparition d’une collision dans le programme de pliage empêche l’exécution de la commande. Pour pouvoir commander néanmoins votre tôle, vous pouvez dessiner à plat l'aile qui provoque une collision. Les ailes sont les deux bords équilatéraux du produit. En laissant un seul bord plat, le produit est partiellement plié. Vous pouvez ultérieurement plier vous-même l’aile plate à l’aide d’un pliage manuel.

Pliages manuels

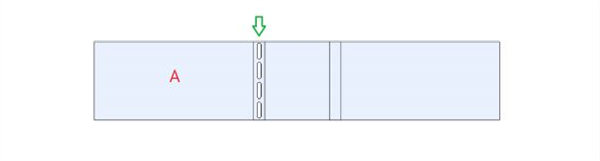

Vous pouvez plier des tôles d’une épaisseur maximale de 3 mm au moyen de pliages manuels. Vous pouvez ajouter ce pliage manuel dans votre dessin. Placez une ligne avec des fentes sur la ligne de pliage souhaitée. Ces fentes doivent avoir une largeur minimale de 0,8 mm x l’épaisseur de la tôle. Le traçage de cette ligne facilite le pliage manuel de la tôle. Utilisez les données ci-dessous pour ajouter la ligne de pliage dans votre dessin.

• Largeur des fentes : au minimum 0,8 mm x l'épaisseur de tôle

• Écart entre les fentes : au minimum 1,5 mm

• Nombre de fentes : selon votre souhait.

Livraison du produit plat

Il est bien entendu également possible de commander une découpe plate. Vous pouvez charger celle-ci en tant que fichier DXF ou DWG dans Sophia®. Vous pouvez ensuite plier votre tôle en interne pour former un profilé en U.

Questions?

Vous avez des questions à ce sujet ? Si c'est le cas, prenez contact avec notre service clientèle. Vous voulez en savoir plus sur le pliage ou demander un devis ? Faites connaissance avec Sophia®.
