Slijp- en walsrichting instellen in Sophia®

Happy Feature Friday!

In deze editie gaan we dieper in op de functie ‘Slijp- en walsrichting instellen’ van Sophia®. We vertellen wanneer dit handig kan zijn en laten zien hoe u deze feature gebruikt.

Waarom stelt u een slijprichting in?

Hier zijn vooral esthetische redenen voor.

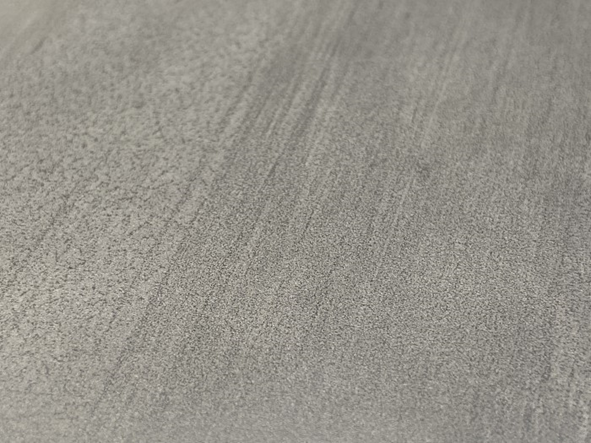

De slijprichting is de richting waarin het metalen oppervlak is geschuurd (zoals geslepen of geborsteld). Deze richting is vaak zichtbaar als een patroon van lijnen. Denk maar eens aan geborsteld RVS. Door dezelfde slijprichting aan te geven per onderdeel, blijft het patroon van lijnen gelijk bij elk onderdeel en uw gehele productie visueel consistent.

Waarom stelt u een walsrichting in?

Deze reden is voornamelijk om de kwaliteit van uw onderdeel te waarborgen.

Om uit te leggen hoe dat zit, kijken we eerst even naar wat de walsrichting is en wat er precies met het metaal gebeurt als het wordt gewalst.

Als metalen plaatwerk wordt vervoerd, wordt het vaak tot een grote rol (coil) opgerold. Eenmaal op locatie wordt de rol weer uitgerold en door walsen gehaald om een grote, platte plaat te maken. Daarna wordt het plaatwerk in stukken gesneden om kleinere afmetingen te creëren die bijvoorbeeld in lasermachines passen.

De richting waarin het plaatwerk door de wals is gehaald, noemen we de walsrichting.

Door het walsen wordt het metaal uitgerekt. Hierdoor ontstaat een structuur met lange vezels in de richting van het walsen. Bij zowel het lasersnijden als buigen van plaatwerk kan dit invloed hebben op de bewerking van het onderdeel.

Invloed van de walsrichting bij lasersnijden

De walsrichting kan invloed hebben op de nauwkeurigheid van lasersnijden. Als we een lang (en vooral dun) onderdeel parallel uitsnijden aan de walsrichting is er meer kans op vervorming. Want ondanks dat de plaat is platgewalst, wil de plaat zich eigenlijk weer oprollen. Dit zorgt voor een bepaalde spanning in de plaat, die vrij kan komen bij lange en/of dunne onderdelen. En dat kan invloed hebben op de nauwkeurigheid van het lasersnijden.

Invloed van de walsrichting bij plooien

Bij zetwerk kan de walsrichting invloed hebben op de sterkte bij de radius. Als we een metalen plaat parallel aan zo’n lange, gewalste vezel gaan buigen, dan scheurt het metaal sneller dan wanneer we de plaat haaks op deze vezels buigen. Ter illustratie. In onderstaande afbeelding is de ideale walsrichting A.

Om de kwaliteit te waarborgen kan het, afhankelijk van uw wensen, dus verstandig zijn om de walsrichting in te stellen bij uw onderdelen.

Meer daarover kunt u lezen in ons blog over de buigradius van plaatwerk.

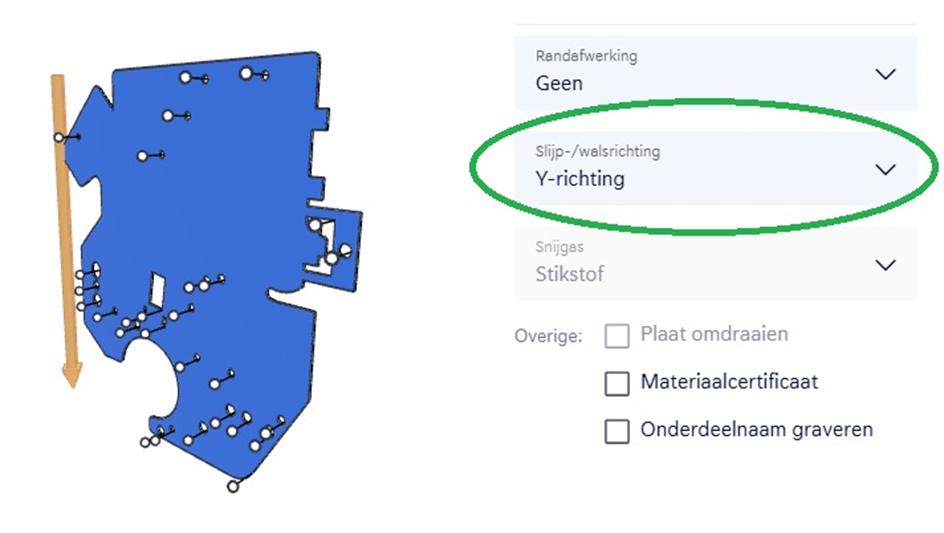

De slijp- en walsrichting instellen in Sophia®

U stelt de slijp- en walsrichting eenvoudig in tijdens de configuratie van uw product. Dit kan in elke weergave (3D, lijst en product).

Zodra u een materiaal en dikte heeft aangegeven, wordt in het dropdown-menu standaard één van de volgende instellingen geselecteerd:

• Geen
• X-richting
• Y-richting

Bij geslepen of geborsteld materiaal wordt standaard ‘X- of Y-richting’ geselecteerd. Bij al het andere materiaal wordt ‘Geen’ geselecteerd.

Deze instelling kunt u veranderen.

U klikt daarvoor op het dropdown-menu en selecteert de gewenste slijp- en walsrichting.
