Kleuren in de productweergave van Sophia®
In Sophia® worden kleuren gebruikt om specifieke elementen te definiëren, zoals de bovenkant van een plaat of het type lijn. In deze blog behandelen we de volgende onderdelen:- Wat betekent elke kleur?
- Onderdelen controleren op tekenfouten
- Controleren of een zetting wordt herkend
- Wijzigingen aanbrengen in Sophia®
1. Wat betekent elke kleur?
In de onderdeelweergave in Sophia® komen diverse kleuren terug.
Hieronder ziet u wat elke kleur betekent.
Blauw - Dit geeft de bovenzijde van de plaat (en dus uw onderdeel) weer.
Zwart - Dit zijn de standaard snijcontouren. Op deze lijnen wordt uw onderdeel uit de plaat gesneden. Onder deze lijnen vallen zowel de buiten-contouren (omtrek) als binnencontouren (gaten en sleuven).
Geel - Dit zijn de zogenaamde graveerlijnen. Op deze lijnen snijdt de laser niet helemaal door het metaal, maar lasert het lichtjes het oppervlak van uw onderdeel om een gravering aan te brengen. Lees meer over graveringen en markeringen in Sophia®.
Oranje - Dit zijn de markeringen, ook wel piercings genoemd. Markeringen zijn eigenlijk gaten met een maximale diameter van 0,5 mm. Deze gaten zijn zo klein dat ze niet kunnen worden uitgesneden. In plaats daarvan wordt er een puntje in het midden van de diameter gelaserd. Zo kunt u plaatsen markeren waar bijvoorbeeld nog tap- of boorgaten gemaakt moeten worden.
Grijs - Indien u niets wilt doen met specifieke lijnen, kunt u ze negeren. Ze krijgen dan een grijze kleur. Een voorbeeld van deze toepassing ziet u in ons blog over de foutmelding: draadintersectie.
Paars - Dit geeft het punt aan waar de laser begint met snijden. Het startpunt is soms zichtbaar en dat kan onwenselijk zijn. Daarom heeft u bij vlakke onderdelen de mogelijkheid om zelf een startpunt te kiezen. Lees meer over het kiezen van een startpunt in Sophia®.
2. Onderdelen controleren op tekenfouten
Aan elke lijn hangt een pin. Deze is voor u het bewijs dat het gat, gravering of markering correct getekend is en door Sophia® wordt herkend. Uiteraard kunt u per pin controleren of er de juiste bewerking mee wordt gedaan:
- Zwart pin: Deze lijn wordt uitgesneden.
- Oranje pin: Het punt wordt gepiercet.
- Gele pin: De contour wordt gegraveerd
Klopt de kleur niet? Dan kunt u deze wijzigen in Sophia®. Verderop leggen we uit hoe u dat doet.
In onderstaande gevallen zult u uw tekening moeten aanpassen:
- Gat niet herkend: Het contour is niet gesloten. Verschillende contouren mogen elkaar niet raken of doorsnijden.
- Gat wordt gepiercet i.p.v. gesneden: De diameter van het gat is te klein t.o.v. de plaatdikte. Hier vindt u het overzicht van de minimum maat voor snijden van gaten volgens de plaatdikte.
3. Controleren of een zetting wordt herkend
Met de blauwe zijde kunt u ook controleren of een zetting wordt herkend. De bovenzijde van het product is blauw, dus ook de gekante flens. De onderzijde is grijs:
Blijven beide zijden van de flens – na het toekennen van het materiaal – grijs? Dan wordt de zetting niet herkend.
In dit geval is meestal een verkeerde buigradius gebruikt. Hier vindt u een overzicht met de juiste buigradius en hier vindt u meer informatie over de buigradius van plaatwerk. Pas uw tekening aan in uw tekenprogramma en uploadt het bestand opnieuw om uw bestelling te hervatten.
4. Wijzigingen aanbrengen in Sophia®
In Sophia® kunt u diverse aanpassingen doen. Hieronder lichten we die kort toe.
Plaat omdraaien
In sommige gevallen (zoals beschreven in ons blog over plaat omdraaien) kan het wenselijk zijn om de bovenzijde van een plaat aan de onderkant van uw onderdeel te hebben. Als u een 3D-bestand in Sophia® heeft geüpload kunt u de bovenzijde (blauw) eenvoudig wisselen met de onderzijde (grijs) door enkel de optie ‘plaat omdraaien’ aan te vinken. Bij 2D-bestanden zult u het aanzicht in uw tekenprogramma moeten draaien en de tekening daarna opnieuw uploaden.
Kleuren van contouren veranderen

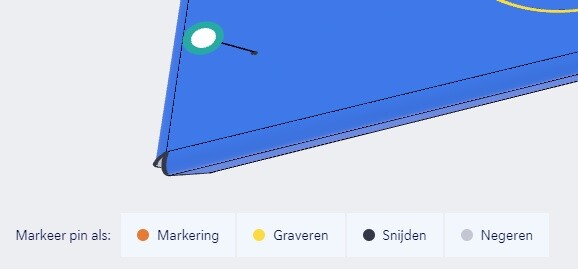

In Sophia® heeft u de mogelijkheid om de kleuren van contouren (en dus het soort contour) te veranderen. Daarvoor klikt u eerst op een pin (of speld) van het contour dat u wil wijzigen. Vervolgens ziet u onder- of bovenaan (afhankelijk van de weergave) dit:
Hier kunt de gewenste soort bewerking aanklikken. Vervolgens zal de geselecteerde pin en de daar bijhorende bewerking veranderen naar de kleur van uw keuze.
De grootste uitzondering betreft de zwarte buitencontouren. Deze kunt u niet aanpassen. Daarnaast kunt u het paarse startpunt niet wijzigen bij 3D-bestanden.
Vragen over de kleuren in Sophia®?
Neem dan gerust contact op met onze Customer Service.
